執行器 > 氣動執行器 > AW氣動執行器系列

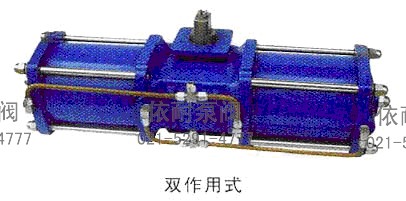

AW氣動執行器系列
AW氣動執行器主要特點
AW系列氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，輸出扭矩大，動作靈活平穩；活塞桿鍍硬鉻，有很好的耐磨性；所以滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命AW氣動執行器的U型曲線特性輸出扭矩更適用與大口徑球閥、碟閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動的場合，是實現工業管道自動化控制的理想裝置。
標準參數
| 氣源壓力 | 0.3MPa~0.7Mpa(最大1.0MPa) |
| 工作環境溫度 | 基本型：-20°~±90° |
| 高溫型：-20°~±180° | |
| 低溫型：-40°~±90° | |
| 回轉角度 | 90°~±5° |
| 氣源接口 | AW13-G1/4 |
| AW17-G3/8 | |
| AW20~ AW40- G1/2 |

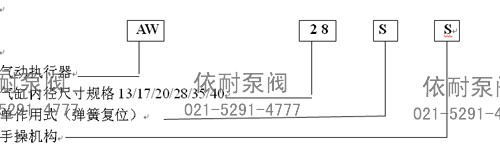

型號編制
型號選擇
選用AW氣動執行器時，先確定閥門啟、閉時的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔，潤滑介質增加20%安全值；對水蒸氣或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的干氣體輸送的顆料粒粉料介質增加100%安全值。然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。單作用式輸出扭矩表中，最小彈簧扭矩即為關閉時的扭矩，最大彈簧扭矩即為打開閥門時的扭矩。
執行器及附件的功能和用途
1、 雙作用執行器；對閥門開啟和關閉的兩位式控制。
2、 單作用執行器（彈簧復位）：在電路、氣路切斷或有故障時，自動關閉閥門。
3、 雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。
4、 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）
5、 限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提高防爆型）
6、 電氣定位器：根據電流信號（4-20mmA）的大小對閥門的介質流量調節控制（可提供防爆型）。
7、 氣動定位器：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制。
8、 電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）
9、 氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、 手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。
AW氣動執行器系列

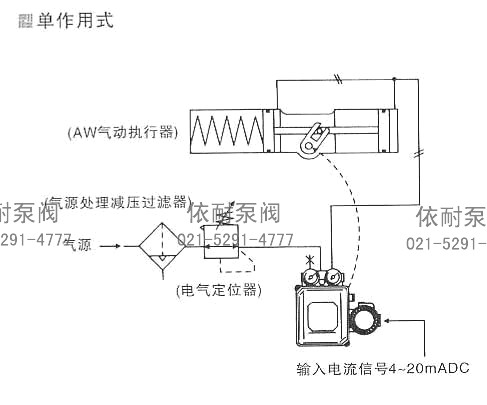

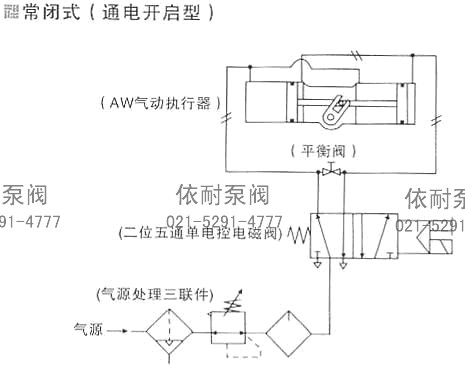

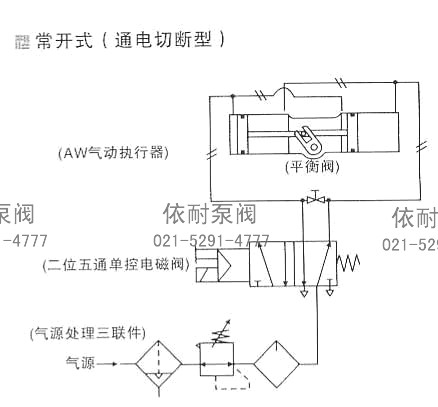

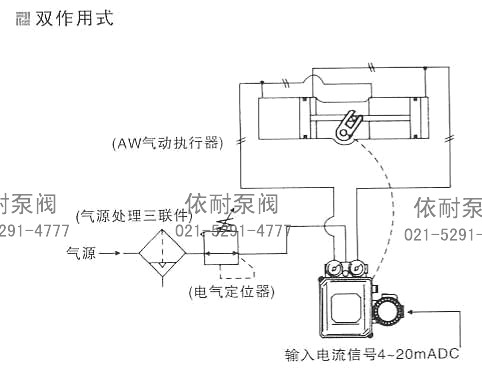

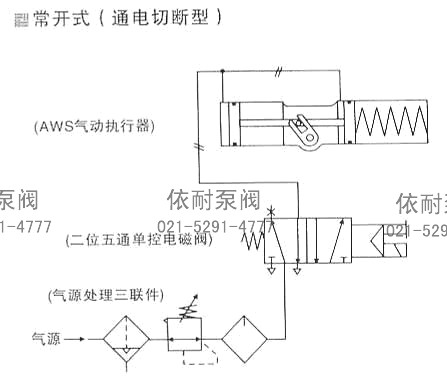

雙作用式配管原理

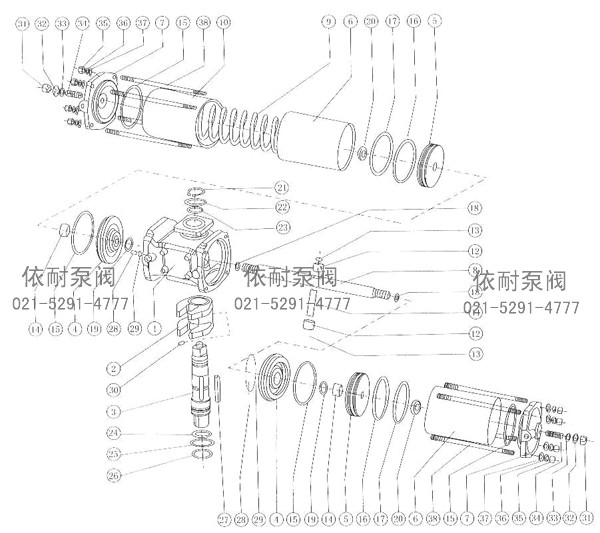

AW氣動執行器解剝圖
零部件表
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 箱體 | 1 | 11 | 銷軸 | 1 | 21 | 彈性擋圈 | 1 | 31 | 鎖緊螺母 | 2 |
| 2 | 撥叉 | 1 | 12 | 滾套 | 2 | 22 | 減磨墊圈 | 1 | 32 | 平墊圈 | 2 |
| 3 | 轉軸 | 1 | 13 | 彈性擋圈 | 2 | 23 | O型圈 | 1 | 33 | O型圈 | 2 |
| 4 | 隔板 | 2 | 14 | 無油軸承 | 2 | 24 | O型圈 | 1 | 34 | 調節螺釘 | 2 |
| 5 | 活塞 | 2 | 15 | O型圈 | 2 | 25 | 減磨墊圈 | 1 | 35 | 螺母 | 8 |
| 6 | 缸體 | 2/3 | 16 | 導向環 | 2 | 26 | 彈性擋圈 | 1 | 36 | 彈性擋圈 | 8 |
| 7 | 缸蓋 | 2 | 17 | O型圈 | 2 | 27 | 平鍵 | 1 | 37 | 平墊圈 | 8 |
| 8 | 活塞桿 | 1 | 18 | O型圈 | 2 | 28 | O型圈 | 2 | 38 | 雙頭螺栓 | 8 |
| 9 | 彈簧 | 1/2/4 | 19 | O型圈 | 2 | 29 | 定位銷 | 2 | 39 | ||
| 10 | 彈簧缸 | 1 | 20 | 鎖緊螺母 | 30 | 緊定螺釘 | 1 | 40 |

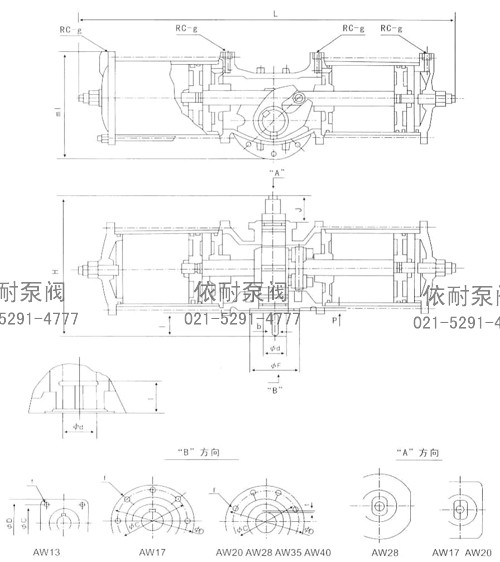

雙作用式外形尺寸
| 型號 | L | ml | H | ΦC | ΦD | f | Φd | l | ΦF | p | b | t |
| AW13 | 640 | 201 | 266 | □100 | □132 | 4-M16 | 42 | 37 | 80 | 4 | 12 | 3.5 |
| AW17 | 827 | 270 | 348 | 160 | 190 | 8-M16 | 50 | 60 | 120 | 4 | 14 | 3.5 |
| AW20 | 1162 | 350 | 425 | 200 | 232 | 8-M16 | 64 | 74 | 140 | 4 | 18 | 4 |
| AW28 | 1380 | 460 | 527 | 280 | 318 | 8-M20 | 85 | 100 | 220 | 4 | 25 | 5 |
| AW35 AW40 |
1860 | 545 | 440 | 300 | 350 | 8-M24 | 105 | 100 | 200 | 10 | 28x2 | 6.4 |

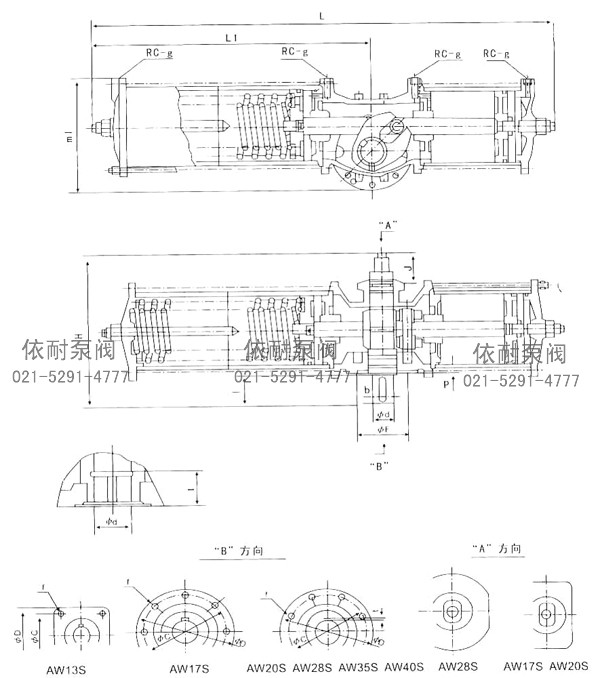

單作用式外形尺寸
| 型號 | L | L1 | ml | H | ΦC | ΦD | f | Φd | l | ΦF | p | b | t | J | g |
| AW13S | 858 | 538 | 201 | 266 | □100 | □132 | 4-M16 | 42 | 37 | 80 | 4 | 12 | 3.5 | 35 | 1/4” |
| AW17S | 1090 | 675 | 270 | 348 | 160 | 190 | 8-M16 | 50 | 60 | 120 | 4 | 14 | 3.5 | 66 | 3/8” |
| AW20S | 1430 | 850 | 350 | 425 | 200 | 232 | 8-M16 | 64 | 74 | 140 | 4 | 18 | 4 | 78 | 1/2” |
| AW28S | 1845 | 1155 | 460 | 527 | 280 | 318 | 8-M20 | 85 | 100 | 220 | 4 | 25 | 5 | 84 | 1/2” |
| AW35S | 2605 | 1670 | 545 | 440 | 300 | 350 | 8-M24 | 105 | 100 | 200 | 10 | 28x2 | 6.4 | - | 1/2” |
雙作用式輸出扭矩（N?M）
| 型號規格 | 氣源壓力MPa | ||||
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
| AW13 | 515 | 620 | 770 | 930 | 1080 |
| AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
| AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
| AW28 | 5150 | 6860 | 8580 | 10300 | 12020 |
| AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
| AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
單作用式輸出扭矩（N?M）
| 型號規格 | 彈簧扭矩 | 氣源壓力MPa | ||||||
| 0.4 | 0.5 | 0.6 | ||||||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |
| AW13S | 240 | 450 | 170 | 380 | 320 | 530 | 480 | 690 |
| AW17S | 580 | 1230 | 40 | 690 | 360 | 1010 | 680 | 1330 |
| AW20S | 1250 | 2440 | 430 | 1620 | 1140 | 2330 | 1860 | 3050 |
| AW28S | 3290 | 6050 | 810 | 3570 | 2530 | 5290 | 4250 | 7010 |
| AW35S | 5860 | 10480 | 3020 | 7640 | 6390 | 11010 | 9770 | 14390 |
| AW40S | 7540 | 15080 | 2550 | 10090 | 6960 | 14500 | 11370 | 18910 |
氣缸容積及重量和耗氣量計算
| 型號規格 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | |
| 氣缸容量 L | 雙作用式A+B | 6.3 | 14.3 | 30.8 | 73 | 148 | 193 |
| 單作用式B | 3.25 | 7.16 | 15.4 | 36.5 | 74 | 96.5 | |
| 重量 kg | 雙作用 | 46 | 79 | 168 | 320 | 600 | 780 |
| 單作用式 | 62 | 112 | 219 | 445 | 835 | 1050 | |
注：雙作用式計算公式V=(A+B)｛（P+101.2）÷98｝M
單作用式計算公式V=A｛（P+101.2）÷98｝M
V:耗氣量NL/min(N升/分
P:氣源壓力KPaG(表壓)
M:活塞每分鐘往復次數
A、 B：氣缸容量（見表）
將MPa轉換成KPa乘以1000
安裝使用及維護
1、 氣動執行器可與閥門直接安裝聯接，也可通過支架與接頭進行安裝聯接。聯接緊固件不得松動。
2、 保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。
3、 聯接管道、接頭、附件等應清潔干凈。
4、 電磁閥排氣口始終向下，當向下或水平時，應連接彎管，使排氣口向下。
5、 調試前應確認空氣管道通暢，氣壓、電壓、信號等符合要求。
6、 壓縮空氣應經過過濾器、干燥、露點-15℃以下要除濕。
7、 調試時電磁閥應開到自動位置。
8、 氣動操作時，應斷開手動裝置，手動操作時應斷開氣動裝置。
9、 執行器上安裝的各種附件，應分別參照使用說明書進行調試。
10、 正常工作情況下每月檢查一次，每年檢修一次。
訂購注意事項：
AW氣動執行器系列產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐AW氣動執行器系列說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
