球芯止回閥、底閥

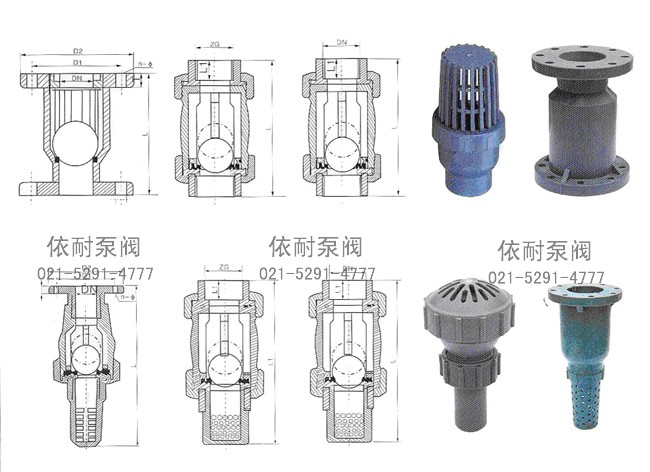

法蘭、螺口、承插止回閥規格尺寸表
| 公稱通徑 DN(mm) Nominal diameter | 法蘭式尺寸 Flange type size | 螺口式尺寸 Screw top type size | 公稱通徑 DN(mm) Nominal diameter | 承插式尺寸 Receives inserts the type size | 工作壓力（Mpa）Working pressure | |||||||
| D2 | D1 | L | b | N-Φ | ZG | L | L1 | L | L1 | |||
| 15(1/2”) | 95 | 65 | 168 | 14 | 4-14 | ZG1/2” | 140 | 15 | 20 | 140 | 15 | 1.0 |
| 20(3/4”) | 105 | 75 | 182 | 14 | 4-14 | ZG3/4” | 168 | 17 | 25 | 168 | 17 | 1.0 |
| 25(1”) | 115 | 85 | 196 | 16 | 4-14 | ZG1” | 189 | 20 | 32 | 189 | 20 | 1.0 |
| 32(11/4”) | 135 | 100 | 224 | 17 | 4-18 | ZG11/4” | 210 | 23 | 40 | 210 | 23 | 1.0 |
| 40(11/2”) | 145 | 110 | 224 | 18 | 4-18 | ZG11/2” | 238 | 25 | 50 | 238 | 25 | 1.0 |
| 50(2”) | 160 | 125 | 252 | 20 | 4-18 | ZG2” | 280 | 28 | 63 | 280 | 28 | 1.0 |
| 65(21/2” | 180 | 140 | 308 | 22 | 4-18 | ZG21/2” | 301 | 32 | 75 | 301 | 32 | 1.0 |
| 80(3”) | 195 | 160 | 350 | 25 | 4-18 | ZG3” | 371 | 32 | 90 | 371 | 32 | 1.0 |
| 100(4”) | 215 | 180 | 392 | 25 | 8-18 | ZG4” | 504 | 45 | 110 | 504 | 45 | 1.0 |
| 125(5”) | 245 | 210 | 448 | 30 | 8-18 | 0.6 | ||||||
| 150(6”) | 280 | 240 | 504 | 30 | 8-23 | 0.6 | ||||||
| 200(8”) | 335 | 295 | 560 | 35 | 8-23 | 0.6 | ||||||
| 250(10”) | 395 | 350 | 620 | 38 | 12-23 | 0.4 | ||||||
訂購注意事項：
球芯止回閥、底閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐球芯止回閥、底閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
