BX44W三通保溫旋塞閥
BX44W-1.0P/R/C三通保溫旋塞閥

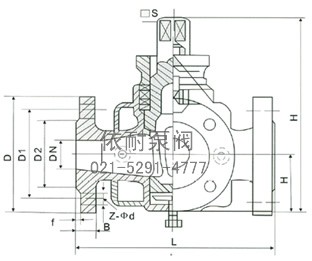

BX44W-1.0P/R/C三通保溫旋塞閥 外形尺寸圖
主要性能規范
| 型號 | 公稱壓力 PN（MPa） |
試驗壓力PS(MPa) | 工作壓力P（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | |||||
| B×44W1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸類等 | ≤250 |
| B×44W1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | ≤200 |
主要零件材料
| 零件名稱 | 閥體、塞子 | 填料 |
| B×44W-1.0P B×44W-1.0R |
不銹鋼 | 石棉盤根+304 |
| B×44W-1.0C | 鑄鋼 |
主要尺寸
| 口徑（DN） | L | D | D1 | D2 | z-Φd | |
| 20 | 145 | 150 | 105 | 75 | 55 | 4×14 |
| 25 | 145 | 160 | 115 | 85 | 65 | 4×14 |
| 32 | 165 | 190 | 135 | 100 | 78 | 4×18 |
| 40 | 190 | 200 | 145 | 110 | 85 | 4×18 |
| 50 | 200 | 200 | 160 | 125 | 100 | 4×18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4×18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4×18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8×18 |
| 125 | 350 | 245 | 210 | 185 | 8×18 | |
| 150 | 400 | 280 | 240 | 210 | 8×23 | |
| 200 | 450 | 335 | 295 | 265 | 8×23 | |
| 250 | 530 | 390 | 350 | 320 | 12×23 | |
| 300 | 580 | 440 | 400 | 368 | 12×23 | |
訂購注意事項：
BX44W三通保溫旋塞閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐BX44W三通保溫旋塞閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
