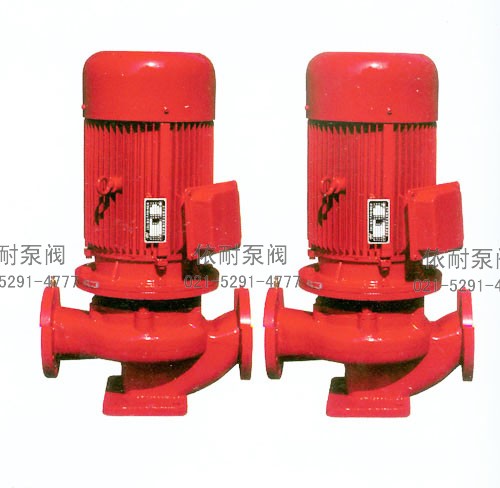

XBD-ISG型立式單級單吸消防離心泵
XBD-ISG型立式單級單吸消防離心泵（簡稱：XBD-ISG消防泵），系屬新型立式單級單吸式XBD消防泵系列產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。XBD-ISG型單吸單級立式消防泵主要用于消防系統增壓送水，也可應用于各種廠礦企業給排水。輸送液體的流量范圍為5～80L/s，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為ф50～ф250mm。
XBD-ISG型立式單級單吸消防離心泵
產品特點
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

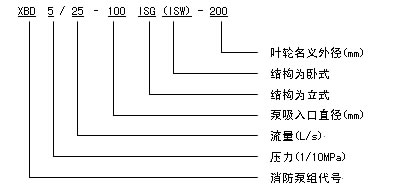

型號意義
XBD-ISG消防泵 型號意義
主要用途
上海依耐泵閥有限公司生產的XBD-ISG型立式消防管道泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
結構說明
XBD-ISG型單吸單級立式消防管道泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。
性能參數
1、 該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方平衡軸向力。泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。
2、 軸封采用機械密封。
3、 泵由電機驅動，從電機端方向看，泵順時針?lè )较蛐D。
4、 泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、 葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。
主要零件材料
| 零件名稱 | 軸封 | 軸 | 軸承體 | 聯軸器 | 中 段 | 出水段 | 導 葉 | 葉輪 | 軸套 | 進水段 |
| 材質 | 填料、機械密封 | 2Cr13 | HT200 | HT200 | HT200 | HT200 | HT200 | HT200或青銅 | HT200 | HT200 |
| 零件名稱 | 外筒 | 螺母 | 連接座 | 軸瓦 | ||||||
| 材 質 | ZG1Cr18Ni9Ti | 45 | HT200 | QSA4-3 |
性能參數
| 型 號 | 流量Q (L/s) | 出口壓力 (MPa) | 轉速n (r/min) | 功率P (kw) | 效率η (%) |
| XBD3.0/5-50(65) | 5 | 0.30 | 2900 | 4 | 63 |
| XBD3.2/5-50(65) | 0.32 | ||||
| XBD3.4/5-50(65) | 0.34 | ||||
| XBD4.6/5-50(65) | 5 | 0.46 | 2900 | 7.5 | 58 |
| XBD4.8/5-50(65) | 0.48 | ||||
| XBD5.0/5-50(65) | 0.50 | ||||
| XBD7.6/5-50(65) | 5 | 0.76 | 2900 | 15 | 50 |
| XBD7.8/5-50(65) | 0.78 | ||||
| XBD8.0/5-50(65) | 0.80 | ||||
| XBD11/5-50(65) | 5 | 1.10 | 2900 | 30 | 40 |
| XBD12/5-50(65) | 1.20 | ||||
| XBD12/5-50(65) | 1.25 | ||||
| XBD3.0/10-65(80) | 10 | 0.30 | 2900 | 7.5 | 71 |
| XBD3.2/10-65(80) | 0.32 | ||||
| XBD3.4/10-65(80) | 0.34 |
| 型 號 | 流量Q (L/s) | 出口壓力 (MPa) | 轉速n (r/min) | 功率P (kw) | 效率η (%) |
| XBD4.6/10-65(80) | 10 | 0.46 | 2900 | 15 | 67 |
| XBD4.8/10-65(80) | 0.48 | ||||
| XBD5.0/10-65(80) | 0.50 | ||||
| XBD7.6/10-65(80) | 10 | 0.76 | 2900 | 22 | 59 |
| XBD7.8/10-65(80) | 0.78 | ||||
| XBD8.0/10-65(80) | 0.80 | ||||
| XBD11/10-65(80) | 10 | 1.10 | 2900 | 37 | 54 |
| XBD12/10-65(80) | 1.20 | ||||
| XBD12.5/10-65(80) | 1.25 | ||||
| XBD3.0/25-80(100) | 25 | 0.30 | 2900 | 15 | 76 |
| XBD3.2/25-80(100) | 0.32 | ||||
| XBD3.4/25-80(100) | 0.34 | ||||
| XBD4.6/25-80(100) | 25 | 0.46 | 2900 | 22 | 74 |
| XBD4.8/25-80(100) | 0.48 | ||||
| XBD5.0/25-80(100) | 0.50 | ||||
| XBD7.6/25-80(100) | 25 | 0.76 | 2900 | 37 | 69 |
| XBD7.8/25-80(100) | 0.78 | ||||
| XBD8.0/25-80(100) | 0.80 | ||||
| XBD11/25-80(100) | 25 | 1.10 | 2900 | 75 | 66 |
| XBD12/25-80(100) | 1.20 | ||||
| XBD12.5/25-80(100) | 1.25 | ||||
| XBD13/25-80(100) | 25 | 1.30 | 2900 | 90 | 57 |
| XBD14/25-80(100) | 1.40 | ||||
| XBD15/25-80(100) | 1.50 | ||||
| XBD3.0/45-100(125) | 45 | 0.30 | 2900 | 22 | 73 |
| XBD3.2/45-100(125) | 0.32 | ||||
| XBD3.4/45-100(125) | 0.34 | ||||
| XBD4.6/45-100(125) | 45 | 0.46 | 2900 | 37 | 77 |
| XBD4.8/45-100(125) | 0.48 | ||||
| XBD5.0/45-100(125) | 0.50 | ||||
| XBD7.6/45-100(125) | 45 | 0.76 | 2900 | 55 | 80 |
| XBD7.8/45-100(125) | 0.78 | ||||
| XBD8.0/45-100(125) | 0.80 | ||||
| XBD11/45-100(125) | 45 | 1.10 | 2900 | 90 | 70 |
| XBD12/45-100(125) | 1.20 | ||||
| XBD12.5/45-100(125) | 1.25 | ||||
| XBD2.8/55-150(200) | 55 | 0.28 | 1450 | 30 | 78 |
| XBD3.0/55-150(200) | 0.30 | ||||
| XBD3.2/55-150(200) | 0.32 | ||||
| XBD4.6/55-150(200) | 55 | 0.46 | 1450 | 45 | 75 |
| XBD4.8/55-150(200) | 0.48 | ||||
| XBD5.0/55-150(200) | 0.50 |
| 型 號 | 流量Q (L/s) | 出口壓力 (MPa) | 轉速n (r/min) | 功率P (kw) | 效率η (%) |
| XBD7.6/55-150 | 55 | 0.76 | 2900 | 75 | 76 |
| XBD7.8/55-150 | 0.78 | ||||
| XBD8.0/55-150 | 0.80 | ||||
| XBD11/55-150 | 55 | 1.10 | 2900 | 110 | 73 |
| XBD12/55-150 | 1.20 | ||||
| XBD12.5/55-150 | 1.25 | ||||
| XBD13/45-150 | 45 | 1.30 | 2900 | 110 | 80 |
| XBD14/45-150 | 1.40 | ||||
| XBD15/45-150 | 1.50 | ||||
| XBD4.6/100-200 | 100 | 0.46 | 1450 | 75 | 81 |
| XBD4.8/100-200 | 0.48 | ||||
| XBD5.0/100-200 | 0.50 | ||||
| XBD3.0/150-250 | 150 | 0.30 | 1450 | 75 | 80 |
| XBD3.2/150-250 | 0.32 | ||||
| XBD3.4/150-250 | 0.34 | ||||
| XBD4.6/140-250 | 140 | 0.46 | 1450 | 90 | 72 |
| XBD4.8/140-250 | 0.48 | ||||
| XBD5.0/140-250 | 0.50 | ||||
| XBD2.4/200-300 | 200 | 0.24 | 970 | 75 | 81 |
| XBD2.6/200-300 | 0.26 | ||||
| XBD2.8/200-300 | 0.28 | ||||
| XBD2.8/200-300(350) | 200 | 0.28 | 1450 | 90 | 84 |
| XBD3.0/200-300(350) | 0.30 | ||||
| XBD3.2/200-300(350) | 0.32 | ||||
| XBD4.0/200-300 | 200 | 0.40 | 970 | 132 | 84 |
| XBD4.2/200-300 | 0.42 | ||||
| XBD4.4/200-300 | 0.44 | ||||
| XBD4.6/160-300 | 160 | 0.46 | 1450 | 110 | 78 |
| XBD4.8/150-300 | 0.48 | ||||
| XBD5.0/160-300 | 0.50 | ||||
| XBD4.6/200-350 | 200 | 0.46 | 1450 | 160 | 83 |
| XBD4.8/200-350 | 0.48 | ||||
| XBD5.0/200-350 | 0.50 | ||||
| XBD2.8/300-400 | 300 | 0.28 | 1450 | 132 | 76 |
| XBD3.0/300-400 | 0.30 | ||||
| XBD3.2/300-400 | 0.32 | ||||
| XBD2.8/330-500 | 330 | 0.28 | 1450 | 160 | 78 |
| XBD3.0/330-500 | 0.30 | ||||
| XBD3.2/330-500 | 0.32 |
訂購注意事項：
XBD-ISG型立式單級單吸消防離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XBD-ISG型立式單級單吸消防離心泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
