ZZYP、ZZYM型自力式流量調節閥
產品特點：
ZZYP、ZZYM型 自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品，其特點有：
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量小；
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快。精度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

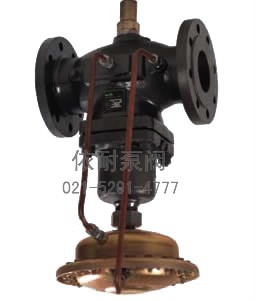

產品簡圖
自力式流量調節閥

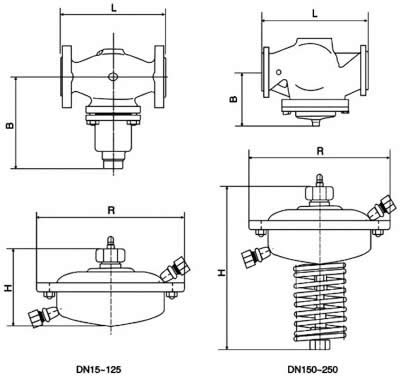

自力式流量調節閥 結構圖
主要技術參數
公稱通徑DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 額定流量系數Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
| 公稱壓力MPa | 1.6；4.0 | |||||||||||||
| 有效壓力下最大流量（m3/h） | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
| 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 最高工作溫度 ℃ | ≤140 | |||||||||||||
| 硬密封配隔離罐≤200 | 配隔離罐 加長件≤200 |
|||||||||||||
| 壓力平衡元件 | 波紋管 | 滾動膜片 | ||||||||||||
| 法蘭標準 | ANSI、JIS、DIN、GB、JB(特殊可按用戶提供) | |||||||||||||
| 閥體材質 | 鑄鐵；鑄鋼；鑄不銹鋼 | |||||||||||||
| 閥芯材質 | 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈 | |||||||||||||
| 最高工作壓力 | 公稱壓力(注意△Pmax及工作壓力與工作溫度的關系) | |||||||||||||
執行器主要技術參數
有效面積（cm2） |
250 | 630 |
| 有效壓力(MPa) | 0.02；0.05 | |
| 允許上下膜室之間壓差(MPa) | 0.4 | 0.15 |
| 材質 | 膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管 | |
性能指標
控制精度 |
±5％ | |||
| 允許泄漏量（在規定試驗條件下） | 軟密封 | 4×10-4額定容量 | ||
| 硬密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
允許壓差
公稱通徑DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 最大允許壓差△P(MPa) | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
外形尺寸及重量
公稱通徑DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B mm | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
| φR mm | 263 | 380 | |||||||||||
| H mm | 150 | 520 | |||||||||||
| 約重 | 21 | 23 | 24 | 27 | 31 | 36 | 47 | 55 | 74 | 93 | 118 | 178 | 261 |
訂購注意事項：
ZZYP、ZZYM型自力式流量調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZZYP、ZZYM型自力式流量調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
