DYH971F46電動襯氟調節蝶閥
產品特點
DYH971F46電動襯氟調節蝶閥有開關型和智能型二種，蝶閥與YHR執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品簡圖

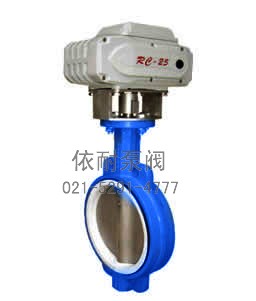

電動襯氟調節蝶閥
主要技術參數和性能指標
閥體
公稱通徑50～400mm
公稱壓力PN1.0，1.6，2.5MPa
連接形式法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度常溫型：-20～+200 散熱型：-40～+450
閥內組件
閥芯形式閥板
流量特性直線特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
執行機構
類型可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能請參閱對應的執行機構與閥門定位器說明書。
訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力（壓差）
9.電源電壓和控制信號
10.其它特殊要求
結構
電動襯氟調節蝶閥 結構圖1
電動襯氟調節蝶閥 結構圖2
規格參數表
公稱通徑DN |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系數（Kv） | 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 |
| 動作范圍 | 0－90o | ||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | ±2.5 | ||||||||||
| 回差 | ±2.5 | ||||||||||
| 死區 | 1 | ||||||||||
| 可調范圍 | 250:1 350:1 | ||||||||||
| 配用執行機構 | YHR—05 10PSQ101381RSA－05 | YHR— 20PSQ201381RSC－30 | YHR－40PSQ501381RSC－50 | YHR－60PSQ701 | |||||||
尺寸
公稱通徑DN |
L閥度 | H | H1 | D2 | Z-фd | D1 | L1 | L2 |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
| 80 | 46/49 | 516 | 96/120 | 160 | 8-18 | 200 | 208 | 120 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
| 200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505/520 | 346 | 156 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
外形尺寸
公稱通徑DN |
L閥厚 | H | H1 | D2 | D1 | Z-фd | L1 | L2 |
| 50 | 108 | 539 | 825/112 | 165 | 125 | 4-18 | 208 | 120 |
| 65 | 112 | 554 | 925/115 | 185 | 145 | 4-18 | 208 | 120 |
| 80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
| 100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
| 125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
| 150 | 140 | 725 | 1425/175 | 285 | 240 | 8-22 | 256 | 156 |
| 200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/2-22 | 256 | 156 |
| 250 | 165 | 890 | 1925/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
| 300 | 178 | 995 | 2225/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
| 350 | 190 | 1155 | 2525/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
| 400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-фd”列表示壓力1.0MPa/1.6MPa
訂購注意事項：
DYH971F46電動襯氟調節蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐DYH971F46電動襯氟調節蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
