CV3000-HSC籠式單座調節閥

結構特點和應用范圍：

CV3000 -HSC籠式單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈S流線 型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行 機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

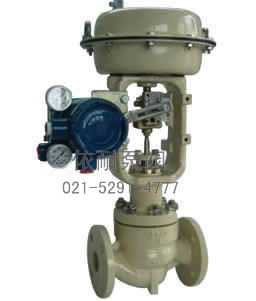

產品簡圖

CV3000-HSC籠式單座調節閥

技術參數和性能指標

閥體

閥體型式直通單座鑄造球形閥
公稱通徑40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
連接型式
法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接 嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）-17～+230℃
伸長Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）-100～-45℃
伸長Ⅲ型（EⅢ）-196～-100℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

注：工作溫度不準超過各種材料的允許范圍

閥內組件

閥芯型式單座套筒式柱塞型閥芯
套筒形式分離式套筒
組件材料
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

機構型式ZHA(B)多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧范圍20～100、80～240kPa
供氣壓力140～400kPa
氣源接口Rc 1/4
環境溫度-30～+70℃
注：該閥也可配用VA5或VA6和LVP型執行機構。

作用型式

氣—關式或氣—開式

附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時

可調范圍

50：1

訂購注意事項：

CV3000-HSC籠式單座調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-HSC籠式單座調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
