CV3000-HMT(HDT)三通合流(分流)調節閥

結構特點和應用范圍：

CV3000-HMT/HDT三通合流、分流調節閥：三通調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點。一般把一股進 口流體分成兩股出口流體分流，或者把兩股進口流體合成一股出口流體和流。公稱通徑和壓差較小時，合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較 大場合，還是使用分流閥合適。
本產品符合GB/T4213-92。

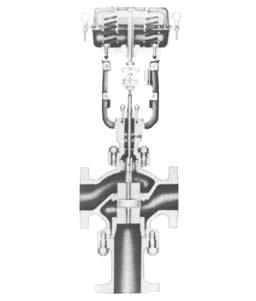

產品簡圖

CV3000-HMT(HDT)三通合流(分流)調節閥

技術參數和性能指標

閥體

閥體型式直通單座鑄造球形閥
公稱通徑
HMT合流閥：25、40、50、65、80、100、125、150mm
HDT分流閥：80、100、125、150mm
公稱壓力
ANSI: 150、300Lb
JIS: 10、20K
PN: 1.6、4.0MPa
連接型式
法蘭連接 FF、RJ
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接 嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料鑄鋼（ZG230-450）鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 閥 蓋
常溫型（P）：0～+200℃
伸長Ⅰ型（EⅠ）：200～+425℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式V型缺口閥芯
流量特性線性
組件材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

機構型式ZHA(B)多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧范圍20～100、80～240kPa
供氣壓力140～400kPa
氣源接口Rc 1/4
環境溫度-30～+70℃

作用型式

氣—關式或氣—開式

附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
軟閥座：小于閥額定容量的10 -7，符合ANSI B16.104-1976Ⅵ級
回差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時

可調范圍

25：1

訂購注意事項：

CV3000-HMT(HDT)三通合流(分流)調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-HMT(HDT)三通合流(分流)調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
