ZJHF襯氟塑料氣動波紋管調節閥
產品概述：
ZJHF襯氟塑氣動波紋管調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件都襯F46的防腐材料，閥內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管上端密封連接，波紋管下端與閥體、上閥蓋、支座用螺栓螺母密封連拉，這樣波紋管把介質與外界腐蝕隔絕，保證閥芯上下動作靈活。上海依耐制造的襯氟塑氣動波紋管調節閥幾乎能抗所有化學介質的腐蝕，密封性?xún)?yōu)良，一旦波紋管損壞，調節閥填料可起第二道保護性密封，故適用于劇毒、強腐蝕、易揮發、易滲透介質的調節切斷控制。
產品及流量圖
襯氟塑料氣動波紋管調節閥
襯氟塑料氣動波紋管調節閥 結構圖1
襯氟塑料氣動波紋管調節閥 結構圖2

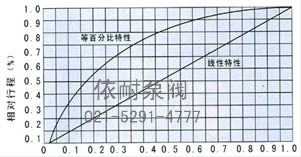

襯氟塑料氣動波紋管調節閥 流量圖
主要零件材料：
閥 體：ZG230-450襯F46（FEP）、不銹鋼襯46（FEP）
閥座、閥芯：F46、哈氏合金、A蒙乃爾合金
波 文 管：F4（PTFE）、*哈氏合金
填 料：F4、柔性石墨
膜 蓋：SPHC鋼板
彈 簧：60Si2Mn
主要技術參數：
| 公稱通徑mm | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| 閥座直徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 公稱壓力Mpa | 1.0 1.6 | ||||||||||||||||||
| 流量特性 | 直線 | 直線； 等百分比 | |||||||||||||||||
| 有效面積cm2 | 280 | 400 | 630 | 1000 | |||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
| 彈簧范圍KP | 20～100、40～200、80～240 ； 段幅：20～60、60～100 | ||||||||||||||||||
| 可調比 | R=30:1 | ||||||||||||||||||
| 介質溫度℃ | －20～＋150 | ||||||||||||||||||
| 基本誤差 | 帶定位 | ±2.0 | 不帶定位 | ±10 | |||||||||||||||
| 回差 | ±1.5 | ±8 | |||||||||||||||||
| 死區 | ±1.5 | ±6 | |||||||||||||||||
| 始終點偏差 | ±2.0 | ±10 | |||||||||||||||||
| 額定行程偏差 | ±2.5 | ||||||||||||||||||
| 允許泄漏量L/h | 10-5×閥額定容量 | ||||||||||||||||||
*本產品性能指標貫徹GB/4213-92。
主要外形尺寸
| 公稱通徑DN | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 20848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
訂購注意事項：
ZJHF襯氟塑料氣動波紋管調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZJHF襯氟塑料氣動波紋管調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
