閥門 > 陶瓷閥門 > Q61SY/Q41SY高溫高壓球閥
Q61SY/Q41SY高溫高壓球閥

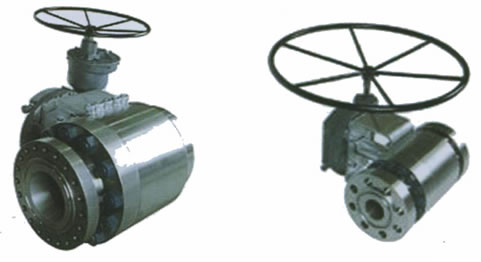

Q61SY/Q41SY高溫高壓球閥1
特點
1. 一體式的閥座，不存在閥體、閥座連接問題
2. 超硬球迷(HV1000~1200威氏硬度等級)。標準球體經特殊超硬工藝，加上特殊研磨技術，使球面與密封面完全吻合。
3. 分體式結構設計，使維護更加方便，使用更加安全。
4. 每次操作時風力的閥座邊緣都可以把球踢刮擦干凈。
5. 閥座始終受到球體的保護，避免了流體的沖蝕。
6. 閥座蝶簧提供了連續的機械壓力，保證熱應力變化時球體與閥座始終密合。
7. 獨立加大尺寸的閥桿，配合閥桿定向換，保證了閥桿的對中性及穩定性。
8. 雙重密封環的組合填料，避免了外泄漏。
9. 90°旋轉的閥桿，不會(huì )磨損填料。
主要零件材料
| 名稱 name | 材料material |
| 球體 Ball | Inconel 718/HVOF-CCC |
| 密封閥座 Seal seat | Inconel 718/HVOF-CCC |
| 閥體 Body | A105A 或182-F22 |
| 閥桿 stem | 431SS |
| 閥桿定向環 direction detection link | 431SS |
| 推力軸承 Thrust bearing | 431SS |
| 填料壓蓋 gland | 431SS |
| 填料 Packing | 304+石墨 304+Flexible graphite |
| 推力閥座Thrust seat | 431SS |
| 閥座彈簧 Spring | Inconel 718 |
應用工況
鍋爐疏水
氣流疏水
鍋爐定排，連排
給水系統疏水
汽包排放
過熱器排放及疏水
吹灰器隔離
旁路管線隔離
省煤器聯箱疏水
適應規格
DN10~100
可應用在所有壓力等級 ，從4.0～32.0MPa
連接方式
焊接；法蘭

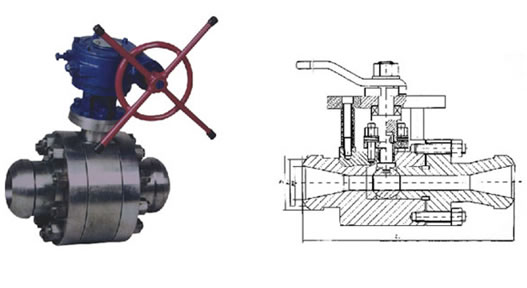

Q61SY/Q41SY高溫高壓球閥2
主要連接尺寸
| 型號Type | PN | 公稱通徑Nominal diameter | 只要尺寸Main dimensions | ||
| L | D1 | D | |||
| Q61SY Q41SY | 16MPa | 10 | 165 | 15 | 28 |
| 15 | 165 | 17 | 40 | ||
| 20 | 190 | 23 | 42 | ||
| 25 | 254 | 27 | 42 | ||
| 32 | 279 | 32 | 50 | ||
| 40 | 305 | 40 | 60 | ||
| 50 | 368 | 48 | 70 | ||
| 65 | 381 | 65 | 93 | ||
| 80 | 419 | 80 | 130 | ||
| 100 | 457 | 100 | 142 | ||
| 32MPa | 10 | 165 | 15 | 28 | |
| 15 | 165 | 17 | 40 | ||
| 20 | 190 | 23 | 42 | ||
| 25 | 254 | 27 | 42 | ||
| 32 | 279 | 32 | 50 | ||
| 40 | 305 | 40 | 60 | ||
| 50 | 451 | 48 | 70 | ||
| 65 | 508 | 65 | 93 | ||
| 80 | 578 | 80 | 130 | ||
| 100 | 673 | 100 | 142 | ||
訂購注意事項：
Q61SY/Q41SY高溫高壓球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q61SY/Q41SY高溫高壓球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
