100X 遙控浮球閥
產品概述
100X隔膜式遙控浮球閥是上海依耐發展有限公司開發生產的一種兼具多種功能的水力操作式閥門。100X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。100X隔膜式遙控浮球閥性能可靠、強度高、動作靈敏靈活適用于450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
100X 遙控浮球閥
100X 遙控浮球閥 結構圖 1．浮球導閥 2、球閥 3、針形閥
典型安裝圖

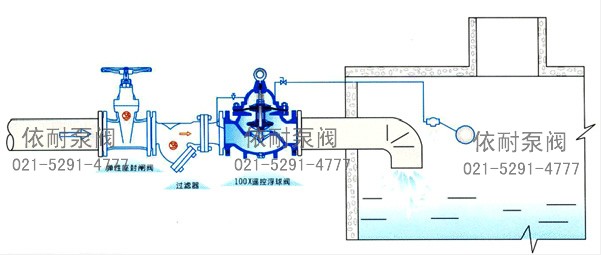

100X 遙控浮球閥 典型安裝示意圖
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
訂購注意事項：
100X 遙控浮球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐100X 遙控浮球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
