100D定水位閥
產品概述
100D定水位閥是上海依耐發展有限公司生產的一種隔膜式調節水箱和水塔液面高度的閥門。100D定水位閥由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水；當液面低于設定位置時水泵自動啟動供水。100D定水位閥動作平穩，有效防止開泵水錘的產生，避免管道產生過高的壓力。100D定水位閥適用于水箱、水塔的自動供水系統。100D定水位閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。
100D 定水位閥
100D 定水位閥 結構圖 1、導閥 2、小球閥 3、過濾器 4、小球閥
典型安裝圖

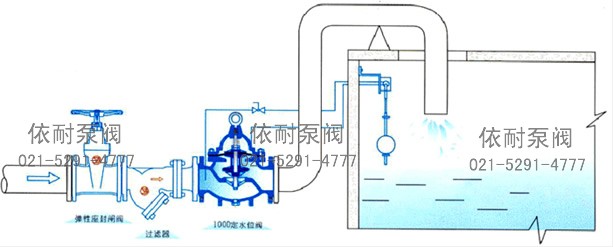

100D 定水位閥 典型安裝示意圖
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
訂購注意事項：
100D定水位閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐100D定水位閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
