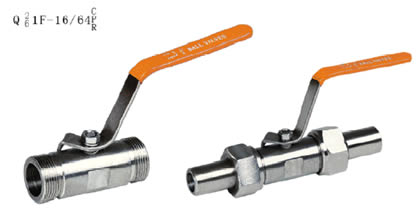

Q2/61F外螺紋球閥·對焊球閥
Q2/61F外螺紋球閥·對焊球閥
產品特征
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：ZG.G·NPT.BSPT.BSP.DIN259/2999
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
Q2/61F外螺紋球閥·對焊球閥 結構圖
PN1.6 MPa主要連接尺寸及重量
|
公稱通徑 （mm） |
尺寸 | |||||
| d | L | L1 | M | Lo | Q61 帶對焊接頭總長 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 235 | |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 180 | 291 |
螺紋標準：GB196
主要零件材料
| 零件名稱 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| Q21F-16C、 Q21F-25C Q21F-40C、 Q21F-64C |
A105、45 | 1Cr18/ 1Cr18Ni9Ti |
不銹鋼 SS304 |
聚四氟乙烯PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
| Q21F-16P、 Q21F-25P Q21F-40CP、 Q21F-64P |
1Cr18Ni9Ti | SS304/ 1Cr18Ni9Ti |
|||
| Q21F-16R、 Q21F-25R Q21F-40R、 Q21F-64R |
SS316/ 1Cr18Ni12Mo2Ti |
SS316/ 1Cr18Ni12Mo2Ti |
訂購注意事項：
Q2/61F外螺紋球閥·對焊球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q2/61F外螺紋球閥·對焊球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
