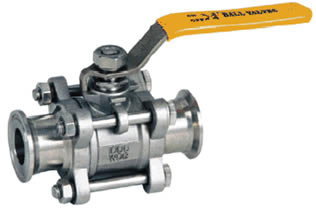

Q81F三片式卡箍球閥
Q81F三片式卡箍球閥
產品特征
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
Q81F三片式卡箍球閥 結構圖
主要連接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
| L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
| D | 25.0 | 25.0 | 20.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
| S | 20.24 | 20.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
| H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
| T1 | … | … | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
| T2 | 3.63 | 3.63 | 4.75 | 4.75 | … | … | … | … | … |
| E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
主要零件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M |
| 2 | 閥蓋 | 不銹鋼CF8M |
| 3 | 球體 | 不銹鋼SS316 |
| 4 | 螺栓墊片 | 不銹鋼SS304 |
| 5 | 螺栓螺母 | 不銹鋼SS304 |
| 6 | 螺栓 | 不銹鋼SS304 |
| 7 | 密封圈 | 聚四氟乙烯PTFE |
| 8 | 閥體密封圈 | 聚四氟乙烯PTFE |
| 9 | 止推墊圈 | 聚四氟乙烯PTFE |
| 10 | 閥桿密封墊 | 聚四氟乙烯PTFE |
| 11 | 閥桿 | 不銹鋼SS316 |
| 12 | 填料壓蓋螺母 | 不銹鋼SS304 |
| 13 | 手柄螺母 | 不銹鋼SS304 |
| 14 | 手柄墊圈 | 不銹鋼SS304 |
| 15 | 掛鎖裝置 | 不銹鋼SS304(OQTION) |
| 16 | 手柄 | 不銹鋼SS304 |
| 17 | 手柄套 | 塑料 |
訂購注意事項：
Q81F三片式卡箍球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q81F三片式卡箍球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
