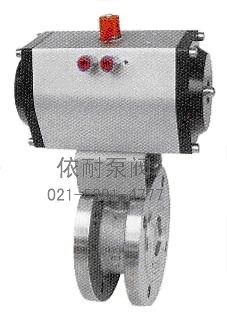

D64/71F-16/25-C/P/R超薄型氣動球閥
特點及用途
該薄型球閥是吸收意大利技術并經國產化設計而閥軸出來的新型超短法蘭球閥。 它采用直接方式執行機構連接，具有結構緊湊。尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
性能規范
| 公稱通徑DN(mm) | 15-200 | ||||||||
| 公稱壓力PN（MPa） | 1.6 | 2.5 | |||||||
| 公稱壓力PS（MPa） | 強度試驗 | 2.4 | 3.75 | ||||||
| 密封試驗 | 1.76 | 2.75 | |||||||
| 材料代號 材料 | C | P | R | ||||||
| 主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||||
| 碟板 | WCB | ZG 1Cr18Ni9Ti | ZG 0Cr08Ni12Mo2Ti | ||||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | ||||||||
| 填料 | 聚四氟乙烯 柔石墨 | ||||||||
| 適用 工況 | 適用介質 | 水，蒸汽、油品 | 硝酸類 | 醋酸類 | |||||
| 適用溫度 | -28℃～250℃ | ||||||||
| 執行器 | 型 號 | GT系列 | |||||||
| 氣源壓力 | 0.3-0.7MPa | ||||||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | ||||
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||||
安裝尺寸表
| 公稱 通徑 | 尺寸 | 執行器型號 （僅供參考） | ||||||
| L | D | D1 | D2 | b | f | Z-Md | ||
| 15 | 35 | 95 | 65 | 45 | 14 | 2 | 4-M12 | GTD-52 |
| 20 | 38 | 105 | 75 | 55 | 14 | 4-M12 | GTD-63 | |
| 25 | 42 | 115 | 85 | 65 | 14 | 4-M12 | GTD-63 | |
| 32 | 50 | 135 | 100 | 78 | 16 | 4-M16 | GTD-83 | |
| 40 | 60 | 145 | 110 | 85 | 16 | 3 | 4-M16 | GTD-83 |
| 50 | 70 | 160 | 125 | 100 | 16 | 4-M16 | GTD-83 | |
| 65 | 95 | 180 | 145 | 120 | 18 | 4/8- M16 | GTD-110 | |
| 80 | 118 | 195 | 160 | 135 | 20 | 8- M16 | GTD-110 | |
| 100 | 140 | 215 | 180 | 155 | 20 | 8- M16 | GTD-127 | |
| 125 | 175 | 245 | 210 | 185 | 22 | 8- M16 | GTD-160 | |
| 150 | 210 | 280 | 240 | 210 | 24 | 8- M16 | GTD-190 | |
訂購注意事項：
D64/71F-16/25-C/P/R超薄型氣動球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D64/71F-16/25-C/P/R超薄型氣動球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
