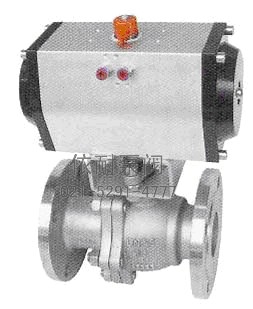

D641F/H-16/25/40-C/P/R氣動球閥

特點及用途

該球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

性能規范

公稱通徑 DN(mm)	尺寸																		執行器型號（僅供參考）
	1.6 MPa						2.5 MPa						4.0 MPa						執行器型號（僅供參考）
	L	D	D1	b	Z-D	L		D	D1	b	Z-D	L		D	D1	b	Z-D	1.6、2.5MPa		0.4MPa
15	130	95	65	14	4-14	130		95	65	16	4-14	130		95	65	16	4-14	GTD-52		GTD-63
20	130	105	75	14	4-14	130		105	75	16	4-14	150		105	75	16	4-14	GTD-63		GTD-63
25	140	115	85	14	4-14	140		115	85	16	4-14	160		115	85	16	4-14	GTD-63		GTD-83
32	165	135	100	16	4-18	165		135	100	18	4-18	180		135	100	18	4-18	GTD-83		GTD-83
40	165	145	110	16	4-18	165		145	110	18	4-18	200		145	110	18	4-18	GTD-83		GTD-83
50	203	160	125	16	4-18	203		160	125	20	4-18	230		160	125	20	4-18	GTD-83		GTD-110
65	222	180	145	18	4-18	222		180	145	22	4-18	290		180	145	22	8-18	GTD-110		GTD-110
80	241	195	160	20	8-18	241		195	160	22	8-18	310		195	160	22	8-18	GTD-110		GTD-127
100	305	215	180	20	8-18	305		230	190	24	8-18	350		230	180	24	8-23	GTD-127		GTD-160
125	356	245	210	22	8-18	356		270	220	28	8-18	400		270	220	28	8-25	GTD-160		GTD-190
150	394	280	240	24	8-23	394		300	250	30	8-23	480		300	250	30	8-25	GTD-190		AW17
200	457	335	295	26	12-23	457		360	310	34	12-23	600		375	320	38	12-30	AW17		AW17

安裝尺寸表

公稱通徑DN（mm）	外形尺寸Diamensions															工作壓力 Mpa Working pressure		重量﹌kg/臺 Weight
	D2	D1				L	b	n				Φ				工作壓力 Mpa Working pressure		重量﹌kg/臺 Weight
	D2	D1	JIS	DIN	ANSI	L	b	n	JIS	DIN	ANSI	Φ	JIS	DIN	ANSI	PVDF	RPP	RPP	PVDF	CPVC	UPVC
15(1/2”)	95	65	70	65	60	120	14	4	4	4	4	14	15	14	0.63	1.0	1.0	0.39	0.67	0.6	0.54
20(3/4”)	105	75	75	75	70	120	16	4	4	4	4	14	15	14	0.63	1.0	1.0	0.42	0.72	0.65	0.58
25(1”)	115	85	90	85	80	140	16	4	4	4	4	14	19	14	0.63	1.0	1.0	0.55	0.94	0.84	0.75
32(11/4”)	135	100				165	16	4	4	4	4	18				1.0	1.0	0.85	1.45	1.3	1.16
40(11/2”)	145	110	105	110	98	165	16	4	4	4	4	18	19	18	0.63	1.0	1.0	1	1.75	1.57	1.4
50(2”)	160	125	120	125	120	180	18	4	4	4	4	18	19	18	0.75	1.0	1.0	1.32	2.25	2	1.8
65(21/2”	180	145	140	145	140	220	22	4	4	4	4	18	19	18	0.75	1.0	1.0	1.9	3.2	2.9	2.6
80(3”)	195	160	150	160	152	250	25	8	8	8	8	18	19	18	0.75	1.0	1.0	2.4	4.1	3.7	3.3
100(4”)	215	180	175	180	190	285	25	8	8	8	8	18	19	18	0.75	1.0	1.0	3.6	6.1	5.5	4.9
125(5”)	245	210	210	210	216	320	30	8	8	8	8	18	23	18	0.87	0.8	0.8	5.9	10	9	8
150(6”)	280	240	240	240	240	360	30	8	8	8	8	23	23	23	0.87	0.8	0.8	7.4	12.6	11.2	10
200(8”)	335	295	290	295	298	400	35	8	8	8	8	23	23	23	0.87	0.8	0.8	12	21	18	16
250(10”)	395	350	355	350	362	500	38	12	12	12	12	23	23	23	0.87	0.8	0.8	18	32	29	27
300(12”)	455	400	400	400	432	600	40	12	12	12	12	23	23	23	0.87	0.8	0.8

訂購注意事項：

D641F/H-16/25/40-C/P/R氣動球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D641F/H-16/25/40-C/P/R氣動球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
