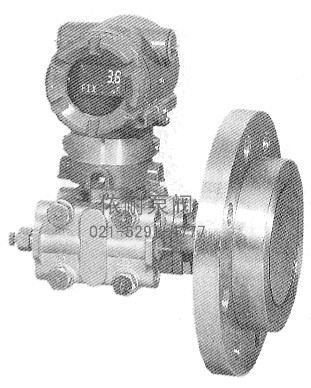

XLA210A/XLA220A智能法蘭安裝式變送器
特性
XLA510A絕對壓力變送器和XLA530A壓力變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4~20mADC的電流信號輸出。XLA510A和XLA530也可與BRAINTM手操器、CENTUMCSTM、μXLTM或 275手操器進行通訊實現遠程設定、監控等功能。

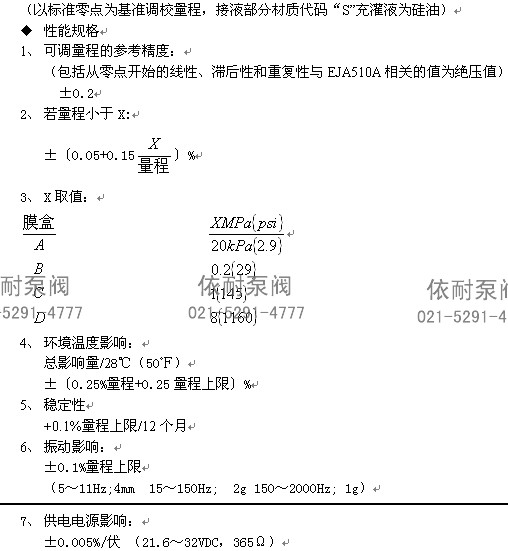

標準規格
功能規格
（與XLA510A相關的壓力為絕對壓力）
| 量程/范圍 | kpa | InH2O (/D1) | MBar(/D3) | mmH2O(/D4) | |
| M | 量程 | 1~100 | 4~400 | 10~1000 | 100~10000 |
| 范圍 | 100~100 | 400~400 | 1000~1000 | 10000~10000 | |
| H | 量程 | 5~500 | 20~2000 | 50~5000 | 0.05~5kgf/cm2 |
| 范圍 | 500~500 | -2000~2000 | -5000~5000 | -5~5kgf/cm2 | |
◆ 調零
在膜盒量程的上下限范圍內，零點可任意調整
◆ 外部 調零
通過外部調零螺釘，可在測量范圍內對零點進行連接調校，分辨率為0.01%。量程可通過數字表頭上的量程設定開關進行現場調校
◆ 安裝位置影響
與膜片面平行方向的安裝位置變化不會(huì )造成零點漂移，
與膜片面垂直方向放置到90°，將會(huì )產生0.2kPa﹛0.8inH2O﹜的零漂，并可通過調零校正。
四、 XLA510A和XLA530A智能絕對壓力/壓力變送器型譜表
| 型號 | 說明 | |||||||||||||
| XLA210A | 法蘭安裝式差壓變送器（平膜片型） | |||||||||||||
| 輸出信號 | E | 4~20mA,數字通訊? 協議 | ||||||||||||
| B | 模擬式帶可調 | |||||||||||||
| 測量量程 （膜盒） |
M | 1~100KPa﹛100~10000mmH2O﹜ | ||||||||||||
| H | 5~500 KPa﹛0.05~5kgf/cm2﹜ | |||||||||||||
| 高壓側（法蘭側）接液部分材質（注1） | 「膜片」 | 「其它」 | ||||||||||||
| S | SUS316L | SUS316L | ||||||||||||
| H | 哈氏合金C-276 | 哈氏合金C | ||||||||||||
| T | 鉭 | 鉭 | ||||||||||||
| 法蘭規格※ | J1 | JIS 10K | ||||||||||||
| J2 | JIS 12K | |||||||||||||
| A1 | ANSI 150 | |||||||||||||
| A2 | ANSI 300 | |||||||||||||
| P1 | JPI 150 | |||||||||||||
| P2 | JPI 300 | |||||||||||||
| D2 | DIN PN10/16 | |||||||||||||
| D4 | DIN PN25/40 | |||||||||||||
| G2 | GB PN10/16(GB 9115.9-88) | |||||||||||||
| G4 | GB PN25/40(GB 9115.11-88) | |||||||||||||
| 法蘭尺寸/材質※ | D | 3-inch(80mm,DN80)/S25C | ||||||||||||
| E | 3-inch(80mm,DN80)/SUS304 | |||||||||||||
| F | 3-inch(80mm,DN80)/SUS316 | |||||||||||||
| 低壓側管 道連接 ※ |
0 | 無管道連接件? （Rc1/4內螺紋在容器法蘭上） | ||||||||||||
| 1 | 帶Rc1/4內螺紋的過程接頭 | |||||||||||||
| 2 | 帶Rc1/2內螺紋的過程接頭 | |||||||||||||
| 3 | 帶1/4NTP內螺紋的過程接頭 | |||||||||||||
| 4 | 帶1/4NTP內螺紋的過程接頭 | |||||||||||||
| 5 | 無管道過程連接件? （1/4NTP內螺紋在容室法蘭上） | |||||||||||||
|
法蘭螺栓 材質 ※ |
A | SCM435 | ||||||||||||
| B | SUS630 | |||||||||||||
| C | SCH660 | |||||||||||||
| 安裝方式 | -9 | 水平配管連接，左邊高壓 | ||||||||||||
| 接線口?※ | 2 | 1/2NPT內螺紋，2處接線口 | ||||||||||||
| 4 | M20內螺紋,2處接線口 | |||||||||||||
| 5 | G1/2內螺紋，2處接線口帶一個盲塞 | |||||||||||||
| 7 | 1/2NPT內螺紋，兩個電氣接口，一個盲塞 | |||||||||||||
| 9 | M20內螺紋，兩個電氣接口，一個盲塞 | |||||||||||||
| 顯示表頭※ | D | 數字表頭 | ||||||||||||
| E | 帶設定按鈕的數字表頭 | |||||||||||||
| N | （無表頭） | |||||||||||||
| N | 通常為N | |||||||||||||
| 附加選項代碼 | /□選項規格 | |||||||||||||
例：XLA530A-DAS4N-02NN/□ ※號是標準規格中最具代表性的規格。
訂購注意事項：
XLA210A/XLA220A智能法蘭安裝式變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XLA210A/XLA220A智能法蘭安裝式變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
