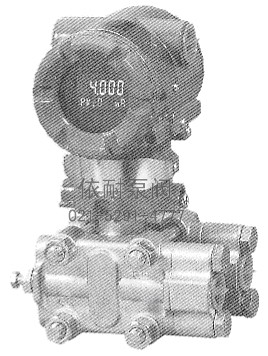

XLA120A智能微差壓變送器
特性
XLA120A微差壓變送器適用于測量微小差壓，然后轉變成4~20mA信號輸出。XLA120A也可與BRAINTM手操器或CENTUM CSTM/μXLTM或275手操器相互通訊，通過它們進行設定、監控等。
標準規格
（以標準零點為基準調校量程，按液部分材質代碼“S”充灌液為硅油）

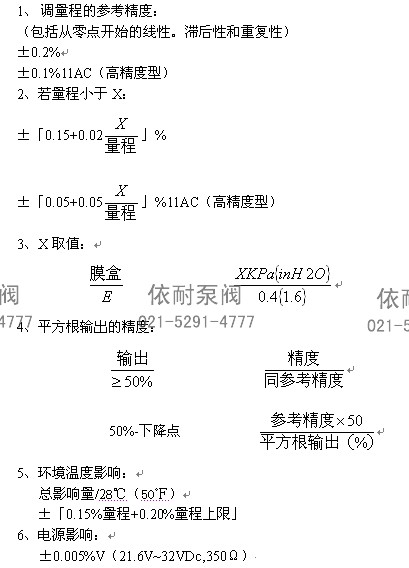

性能規格
功能規格
◆ 量程和范圍極限
| 量程/范圍 | kpa | inH2O (/D1) | MBar(/D3) | mmH2O(/D4) | |
| E | 量程 | 0.1~1 | 0.4~4 | 1~10 | 10~100 |
| 范圍 | -1~1 | 4~4 | 10~10 | 100~100 | |
◆ 調零
在膜盒量程的上下限范圍內，零點可任意調整
◆ 外部調零
在測量范圍內零點連續可調，分辨率為0.01%，用表頭的范圍設定開關可對量程進行調校
◆ 安裝位置影響
與膜片面平行方向的安裝位置變化不會(huì )造成零漂影響，
若安裝位置與膜片面超過90°的變化，
在0.4KPa﹛1.6inH2O﹜范圍內的零漂可通過調零校正。
◆ 輸出
2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，BRAIN或HART FSK協議栽在4～20mA DC信號上。
XLA120A智能微差壓變送器型譜表
| 型號 | 說明 | |||||||||||||
| XLA120A | 差壓變送器 | |||||||||||||
| 輸出信號 | E | 4~20mA,數字通訊 協議 | ||||||||||||
| B | 模擬式帶可調 | |||||||||||||
| 測量量程 （膜盒） | E | 0.1~1KPa﹛0~100mmH2O﹜ | ||||||||||||
| 接液部分 材質 | 〔主體〕 | 「膜盒」 | 「排氣螺釘」 | |||||||||||
| S | SCS14A (注1) | SUS316L(注2) | SUS316 | |||||||||||
| 管道連接※ | 0 | 無過程接頭 （容室法蘭上Rc1/4內螺紋） | ||||||||||||
| 1 | 帶Rc1/4內螺紋的過程接頭 | |||||||||||||
| 2 | 帶Rc1/2內螺紋的過程接頭 | |||||||||||||
| 3 | 帶1/4NTP內螺紋的過程接頭 | |||||||||||||
| 4 | 帶1/4NTP內螺紋的過程接頭 | |||||||||||||
| 5 | 無過程接頭 （容室法蘭上1/4NTP內螺紋） | |||||||||||||
| 螺栓、 螺母材質※ | 「最大工作壓力」 | |||||||||||||
| A | SCM435 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| B | SUS630 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| C | SCH660 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| 安裝方式※ | -2 | 垂直安裝，右面高壓，過程接頭在上（注3） | ||||||||||||
| -3 | 垂直安裝，右面高壓，過程接頭在下（注3） | |||||||||||||
| -6 | 垂直安裝，左面高壓，過程接頭在上（注3） | |||||||||||||
| -7 | 垂直安裝，左面高壓，過程接頭在下（注3） | |||||||||||||
| -8 | 水平安裝，右面高壓（注4） | |||||||||||||
| -9 | 水平安裝，左面高壓（注4） | |||||||||||||
| 接線口※ | 2 | 1/2NPT內螺紋，2處接線口 | ||||||||||||
| 4 | M20內螺紋,2處接線口 | |||||||||||||
| 5 | G1/2內螺紋，2處接線口帶一個盲塞 | |||||||||||||
| 7 | 1/2NPT內螺紋，兩個電氣接口，一個盲塞 | |||||||||||||
| 9 | M20內螺紋，兩個電氣接口，一個盲塞 | |||||||||||||
| 顯示表頭※ | D | 數字表頭 | ||||||||||||
| E | 帶設定按鈕的數字表頭 | |||||||||||||
| N | （無表頭） | |||||||||||||
| 2-inch管 安裝支架 ※ | A | SECC 平托架 | ||||||||||||
| B | SUS304 平托架 | |||||||||||||
| C | SECC L型托架 | |||||||||||||
| D | SUS304 L型托架 | |||||||||||||
| N | 無安裝支架 | |||||||||||||
| 附加選項代碼 | /□選項規格 | |||||||||||||
例：XLA110A DES5A 92NN/□
注1：指容室法蘭和過程接頭的材質
注2：膜片材質為哈氏C-276，其余接液部分材質為SUS316L.
注3：必要時，先代碼為C和D的安裝支架。
注4：必要時，先代碼為A和B的安裝支架。
※號是標準規格中最具代表性的規格。
訂購注意事項：
XLA120A智能微差壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XLA120A智能微差壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
