XLA110A智能差壓變送器
特性
XLA110A差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換成4-20mADC的電流信號輸出。XLA220A 275手操器相互通訊，通過它們進行設定監控等。
標準規格
（以標準零點為基準調校量程，接液部分材質代碼“S”充灌液為硅油）

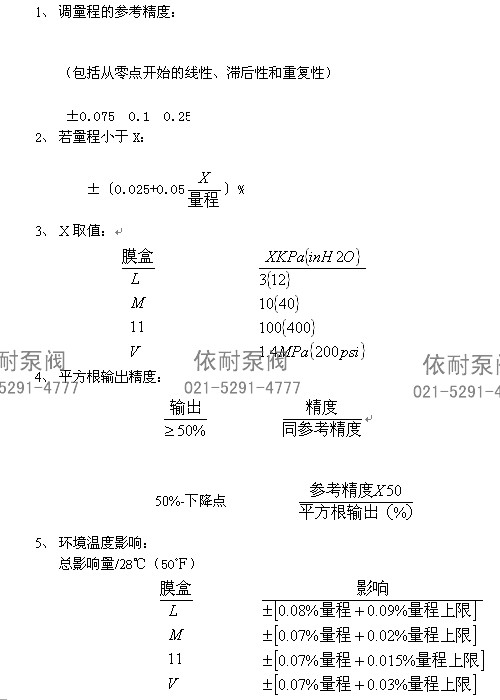

性能規格
6、 靜壓影響：
L膜盒
±「0.07%量程+0.1%量程上限」/3.4MPa﹛500psi﹜
M、11和V膜盒
±「0.1%量程+0.28%量程上限」/6.9MPa﹛1000psi﹜
7、 零點影響（可進行壓力在線校正）
±「0.02%量程+0.052%量程上限」/3.4MPa﹛500psi﹜
M、11和V膜盒
±0.028%量程上限/6.9MPa﹛1000psi﹜
8、 過壓影響（M、11和V膜盒）
±0.028%量程上限/6.9MPa﹛2300psi﹜
9、 穩定性（M、11和V膜盒）
±0.1%量程上限/60個月
10、 電源影響
±0.005/V（21.6V～32V DC,輸出信號代碼D和E時350Ω）
功能規格
◆ 量程和范圍
| 量程/范圍 | kpa | InH2O (/D1) | mBar(/D2) | mmH2O(/D4) | |
| L | 量程 | 0.5~10 | 2~40 | 5~100 | 50~1000 |
| 范圍 | 10~10 | -40~40 | -100~100 | 1000~1000 | |
| M | 量程 | 1~100 | 4~400 | 10~1000 | 100~1000 |
| 范圍 | -100~100 | -400~400 | -1000~1000 | 10000~10000 | |
| H | 量程 | 5~500 | 20~2000 | 50~5000 | 0.05~5 Kgf/cm2 |
| 范圍 | -500~500 | 2000~2000 | 5000~5000 | -5~55 Kgf/cm2 | |
| V | 量程 | 0.14~14MPa | 20~2000psi | 1.4~140bar | 1.4~140 Kgf/cm2 |
| 范圍 | -0.5~14MPa | -71~2000psi | -5~140bar | -5~140 Kgf/cm2 | |
+1：若接液部分材質非“S”，則測量范圍為0～14MPa，0～2000psi,0～140bar和0～kgf/cm2.
XLA110A智能差壓變送器譜表
| 型號 | 說明 | ||||||||||||||
| XLA110A | 差壓變送器 | ||||||||||||||
| 輸出信號 | E | 4~20mA，數字通訊? 協議 | |||||||||||||
| B | 模擬式帶可調 | ||||||||||||||
| 測量量程 （膜盒） | L | 0.5~10KPa﹛50~100mmH2O﹜ | |||||||||||||
| M | 1~100KPa﹛100~10000mmH2O﹜ | ||||||||||||||
| H | 5~50KPa﹛0.05~5Kgf/cm2﹜ | ||||||||||||||
| V | 0.14~14MPa﹛0.14~140 Kgf/cm2﹜(注1) | ||||||||||||||
| 接液部分 材質 | 「本體」（注2） | 「膜盒」 | 「排氣螺釘」 | ||||||||||||
| S | SCS14A | SUS316L（注5） | SUS316 | ||||||||||||
| H | SCS14A | 哈氏合金C-276(注6) | SUS316 | ||||||||||||
| M | SCS14A | 蒙乃爾（注6） | SUS316 | ||||||||||||
| T | SCS14A | 鉭（注6） | SUS316 | ||||||||||||
| A | 哈氏合金C-276(注3) | 哈氏合金C-276(注6) | 哈氏合金C-276 | ||||||||||||
| D | 哈氏合金C-276(注3) | 蒙乃爾（注6） | 哈氏合金C-276 | ||||||||||||
| B | 蒙乃爾（注4） | 鉭（注6） | 蒙乃爾 | ||||||||||||
| 管道連接?※ | 0 | 無過程接頭? （容室法蘭上Rc1/4內螺紋） | |||||||||||||
| 1 | 帶Rc1/4內螺紋的過程接頭 | ||||||||||||||
| 2 | 帶Rc1/2內螺紋的過程接頭 | ||||||||||||||
| 3 | 帶1/4NTP內螺紋的過程接頭 | ||||||||||||||
| 4 | 帶1/4NTP內螺紋的過程接頭 | ||||||||||||||
| 5 | 無過程接頭? （容室法蘭上1/4NTP內螺紋） | ||||||||||||||
| 螺栓、 螺母材質?※ | 「最大工作壓力」 | ||||||||||||||
| L膜盒? （注9）?? L、M、H 、V 膜盒 | |||||||||||||||
| A | SCM435 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| B | SUS630 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| C | SCH660 | 3.5MPa﹛35kgf/cm2﹜ | 16 MPa﹛160kgf/cm2﹜ | ||||||||||||
| 安裝方式?※ | 2 | 垂直安裝，右面高壓，過程接頭在上（注7） | |||||||||||||
| 3 | 垂直安裝，右面高壓，過程接頭在下（注7） | ||||||||||||||
| -6 | 垂直安裝，左面高壓，過程接頭在上（注7） | ||||||||||||||
| 7 | 垂直安裝，左面高壓，過程接頭在下（注7） | ||||||||||||||
| 8 | 水平安裝，右面高壓（注8） | ||||||||||||||
| -9 | 水平安裝，左面高壓（注8） | ||||||||||||||
| 電氣接口※ | 2 | 1/2NTP內螺紋，2處接線口 | |||||||||||||
| 4 | M20內螺紋，2處接線口帶一個盲塞 | ||||||||||||||
| 5 | 1/2NPT內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||||
| 7 | G1/2內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||||
| 9 | M20內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||||
| 顯示表頭 ※ | D | 數字表頭 | |||||||||||||
| E | 帶設定按鈕的數字表頭 | ||||||||||||||
| N | （無表頭） | ||||||||||||||
| 2-inch管 安裝支架?※ | A | SECC?? 平托架 | |||||||||||||
| B | SUS304? 平托架 | ||||||||||||||
| C | SECC?? ?L型托架 | ||||||||||||||
| D | SUS304? L型托架 | ||||||||||||||
| N | 無安裝支架 | ||||||||||||||
| 附加選項代碼 | /□選項規格 | ||||||||||||||
例：XLA110A DMS5A 92NN/□
注1:接液部分材質代碼為H、M、T、A、D測量范圍0～14MPa.
注2：容室法蘭和過程接頭材質。
注3：材質等同于A(yíng)STM CW-12MW
注4：材質等同于A(yíng)STM M35 2
注5：膜片材質為哈氏合金C 276,其余接液部分材質為SUS316L。
注6：指模板和其它接液部分材質。
注7：必要時，選代碼為C和D安裝支架。
注8：必要時，選代碼為A和B的安裝支架。
注9：適用于接液材質為H、M、T、A、D和B時。
※號是標準規格中最具代表性的規格。
訂購注意事項：
XLA110A智能差壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XLA110A智能差壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
