XL133B法蘭式膜片壓力變送器
1.特性
產品設計具有平法蘭和延伸增法蘭兩種型式的過程連接。焊接密封隔離膜片可由多種合金材料制作。加裝溫度隔離器或細管，耐350℃高溫介質。 “Z”為本安或隔爆型 廣泛適用于高溫、強腐蝕、高粘度介質及易堵塞場合的壓力測量。 其一用般技術性能與XL133基本相同。
2測量范圍
絕對壓力：最大測量范圍0~40MPa
最小測量范圍0~1.0KPa
絕對壓力：最大測量范圍0~40MPa
最小測量范圍0.0~10KPa
負絕對壓力：最大測量范圍-0.1MPa~+2.4MPa
最小測量范圍-5KPa~+5KPa
3過程連接

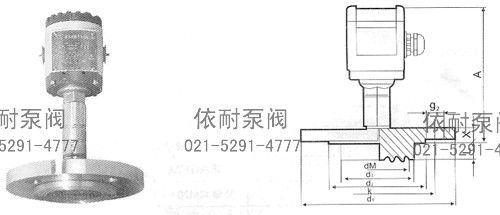

平法蘭或延伸平法蘭焊接密封隔膜結構連接。 法蘭標準GB9123-88 DN50 DN80 延伸長度50mm、100mm、200mm PN4MPa-40 MPa(見上圖) （特殊要求可供DIN、ANSI標準）
| 公稱直徑DN | 50 | 80 |
| 總高A | 171 | 175 |
| 隔膜直徑dm | 46 | 70 |
| 凸體直徑d2 | 99 | 132 |
| 孔中心圓直徑K | 125 | 160 |
| 法蘭直徑 d1 | 165 | 200 |
| 孔徑g2 | 4×Ф18 | 4×Ф18 |
| 法蘭厚度X | 20 | 24 |
| 選型代碼 | B | M | E | P | L | S | G | C |
| 公稱直徑DN | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 |
| 延伸膜長度1 | 0 | 50 | 100 | 200 | 0 | 50 | 100 | 200 |
| 延伸膜直徑d3 | _ | 48.3 | 48.3 | 48.3 | _ | 77.0 | 77.0 | 77.0 |
| 額定壓力PN | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa |
| 重量kg | 3.8 | 4.3 | 4.8 | 5.8 | 6.0 | 6.6 | 7.2 | 8.4 |
＊4MPa以上法蘭連接標準，依據用戶要求另行提供。
4.溫度影響
| DN50 | 300Pa/10k | DN80 | 200Pa/10k | ||
| DN50 | 延伸50mm | 300Pa/10k | DN80 | 延伸50mm | 200Pa/10k |
| DN50 | 延伸100mm | 300Pa/10k | DN80 | 延伸100mm | 200Pa/10k |
| DN50 | 延伸200mm | 300Pa/10k | DN80 | 延伸200mm | 200Pa/10k |
5.隔膜材料
隔離波紋膜片 連接件平法蘭及延伸平法蘭
不銹鋼316L、哈氏合金C276 不銹鋼1Cr18Ni9Ti
鉭、不銹鋼316L 帶PTEE涂層 （特殊要求不銹鋼316L）
6防爆標準
本安型 隔爆型
模擬信號輸出：EExib Ⅱ C T4 1 區Exd Ⅱ C T6 1 區 不含乙炔
Tu≤70℃防爆證書：中國CE970637
德國LCIE91. C6106X
Exia Ⅱ C T4 0 區
中國CE992038
7.XL-133B法蘭式膜片壓力變送器型譜表
| 型號 | 說明 | ||||||||||||||||
| XL133B- | □ | □ | □ | □ | □ | □ | □ | □ | |||||||||
| 隔膜材料 | 1 | 不銹鋼316L膜片 | |||||||||||||||
| 2 | 哈氏合金C276膜片 | ||||||||||||||||
| 5 | 鉭膜片 | ||||||||||||||||
| 7 | 帶PTFE薄膜的不銹鋼316L | ||||||||||||||||
| 9 | 約定的特殊要求 | ||||||||||||||||
| 法蘭材料 | 3 | 不銹鋼1Cr18Ni9Ti | |||||||||||||||
| 5 | 不銹鋼316L | ||||||||||||||||
| 9 | 約定的特殊要求 | ||||||||||||||||
| 過程連接標準 | B | 法蘭GB9123-88DN50PN4MPA | |||||||||||||||
| M | 法蘭GB9123-88DN50PN4MPA延伸50mm | ||||||||||||||||
| E | 法蘭GB9123-88DN50PN4MPA延伸100mm | ||||||||||||||||
| P | 法蘭GB9123-88DN50PN4MPA延伸200mm | ||||||||||||||||
| L | 法蘭GB9123-88DN80PN4MPA | ||||||||||||||||
| S | 法蘭GB9123-88DN80PN4MPA延伸50mm | ||||||||||||||||
| G | 法蘭GB9123-88DN80PN4MPA延伸100mm | ||||||||||||||||
| C | 法蘭GB9123-88DN80PN4MPA延伸200mm | ||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 隔膜中介液 | A | 硅油 | |||||||||||||||
| E | 甘油 | ||||||||||||||||
| G | 高溫油+溫度隔離器 | ||||||||||||||||
| N | 高溫油+毛細管1m | ||||||||||||||||
| Y | 約定特殊要求 | ||||||||||||||||
| 信號輸出 | 2 | 模擬信號4-20mA二線 | |||||||||||||||
| 3 | 模擬信號0-20mA三線 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 外殼、顯示 | A | 塑料外殼，電纜孔M20×1.5，IP65 | |||||||||||||||
| B | 塑料外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| P | 鋁外殼，電纜孔M20×1.5，IP65 | ||||||||||||||||
| F | 鋁外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 精度等級 | 3 | 0.2%帶線性記錄 | |||||||||||||||
| 6 | 0.5%帶線性記錄 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 量程、 壓力、 單位 | G1G | 0~1MPa表壓 | |||||||||||||||
| G2G | 0~1MPa絕壓 | ||||||||||||||||
| Y | 非標量程 | ||||||||||||||||
訂購注意事項：
XL133B法蘭式膜片壓力變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL133B法蘭式膜片壓力變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
