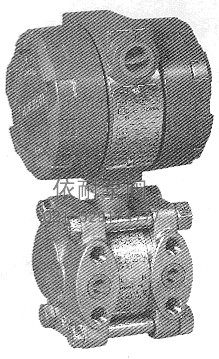

XL 1151電容式差壓變送器
特點
● 精度高
● 可靠性好
● 量程可調范圍大，且帶有正、負遷移機構
● 過載性能好
● 具有可調阻尼裝置，可以用于脈動流體的測量
● 變送器可以附加LCD三位半液晶顯示批示器和指針式顯示
用途
XL1151差壓變送器是一種極為可靠的產品，在工業生產和工藝流程中用來測量液體、氣體和蒸氣的壓力、絕對壓力、液位、密度等參數。它與其它儀表和控制裝置配合組成自動檢測、記錄、調節、控制等工業自動化系統。廣泛應用與冶金、練油、電站、化工、輕紡、食品、環保等部門的過程檢測控制系統。
技術參數
| 輸出信號 | 4~20mA |
| 供電電壓 | 24VDC;(負載為0時，12VDC；最大為45VDC) |
| 準確度 | 調校量程的±0.2%，0.25%，0.5%，包括線性、變性和重復性的綜合誤差。 |
| 溫度范圍 | 放大器的工作在-29℃~+93℃；敏感元件工作在-40℃~+104℃； |
| 儲存溫度 | -50℃~+120℃；相對濕度：0~85%RH. |
| 正負變遷 | 不管輸出如何，正負遷移后，其量程上，下限均不得超過量程的極限。 |
| 最大負遷移為最小調校量程的500%。 | |
| 穩定性 | 六個月內不超過最大量程的基本誤差相對值。 |
| 耐靜壓 | DP：3、4、5、6、7、8靜壓為13.76MPa,DR2:靜壓為6.89MPa |
| HP:4、5、6、7靜壓為31.2MPa |

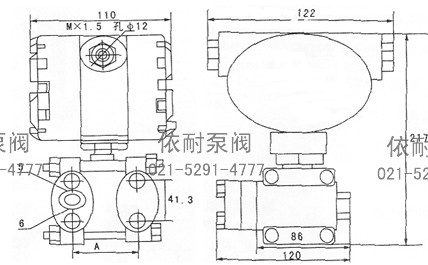

外形尺寸
| 量程代號 | 2~5 | 6~7 | 8 | 9 | 0 |
| A（mm） | 54.0 | 55.6 | 57.2 | 57.9 | 59.1 |
XL1151電容式差壓變送器型譜表
| 代碼 | 說明 | |||||||||
| XL1151 | 產品系列代碼 | |||||||||
| 壓力形式 | DR | 微差壓變送器 | ||||||||
| DP | 差壓變送器 | |||||||||
| 高靜壓式 | HP | 高解壓差壓變送器 | ||||||||
| 量程范圍 | 2 | 0~0.125~1.5KPa | ||||||||
| 3 | 0~1.3~7.5KPa | |||||||||
| 4 | 0~6.2~37.4KPa | |||||||||
| 5 | 0~31.1~186.8KPa | |||||||||
| 6 | 0~117~690KPa | |||||||||
| 7 | 0~345~2068KPa | |||||||||
| 8 | 0~1170~6890KPa | |||||||||
| 9 | 0~3450~20680KPa | |||||||||
| 0 | 0~6890~40370KPa | |||||||||
| 輸出 | E | 4~20mADC | ||||||||
| F | 4~20mADC (DR專用) | |||||||||
| J | 4~20mADC為輸入壓力平根 | |||||||||
| S | 4~20mADC 智能 協議 | |||||||||
| 接 液 零 件 材 料 |
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||
| 12 | 碳鋼鍍鎳 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||
| 13 | 碳鋼鍍鎳 | 哈氏合金C | 哈氏合金C | |||||||
| 14 | 碳鋼鍍鎳 | 蒙乃爾 | 蒙乃爾 | |||||||
| 15 | 碳鋼鍍鎳 | 316不銹鋼 | 鉭 | |||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | |||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃爾 | |||||||
| 44 | 蒙乃爾 | 蒙乃爾 | 鉭 | |||||||
| 附加功能 | M1 | 0-100%平方指示表 | ||||||||
| M2 | 0-100%平方指示表 | |||||||||
| M3 | 31/2LED數字顯示器 | |||||||||
| M4 | 智能表顯示器 | |||||||||
| M5 | 31/2LED數字顯示器 | |||||||||
| B1 | 管裝彎支架 | |||||||||
| B2 | 板裝彎支架 | |||||||||
| B3 | 管裝平支架 | |||||||||
| 不注 | M20×1.5內螺紋接頭 | |||||||||
| C1 | M20×1.5接頭后部焊引壓管Φ14 | |||||||||
| C2 | M20×1.5丁字形螺紋接頭 | |||||||||
| D | 隔爆型Exd ⅡBT4 | |||||||||
| A | 隔爆型Exd ⅡBT6 | |||||||||
| XL1151DR 2E12M1選型舉例 |
訂購注意事項：
XL 1151電容式差壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL 1151電容式差壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
