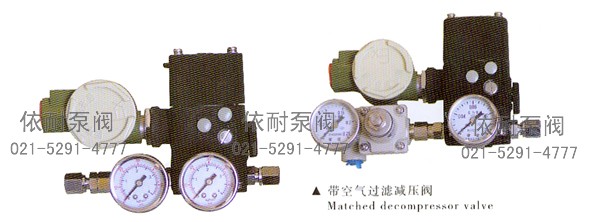

EPC1000系列電氣轉換器

一. 概述

EPC1000系列電/氣轉換器[以下簡稱轉換器]是一種新型結構的電/氣轉換單元，它可將不同輸入電流信號轉換成相對應輸出的氣動信號。該轉換器內部有一個氣動功率放大器，可以得到較高輸出功率的氣動信號到各種氣動執行機構，以提高執行機構的動作速度。除作為電動儀表與氣動調節閥之間的轉換單元外，還可與氣動閥門定位器配套使用，實現電/氣閥門定位器的功能。 EPC1000系列電器轉換器是在引進國外80年代新的技術的基礎上，進一步開發成功的多功能電氣轉換器。該轉換器經機電部上海工業自動化儀表研究所型式試驗，對比測試和現場隨機抽測；其技術性能均達到到國外同類產品水平。經國家級儀器儀表防爆安全監督檢驗站檢驗合格，獲得國家級防爆合格證。并通過了省級鑒定。

二. 特點

1. EPC1000系列電/氣轉換器是直動式[無發饋]儀表，可以得到高功率的氣動輸出信號。
2. 可靠性高，結構簡單，外形小，重量輕。
3. 靈敏度高，中等精度[特別適用于輸出回路]。
4. 現場可直接改變作用方式。
5. 外部帶有跨度.零位調整裝置，調校維護方便。
6. 轉換器的內部線路中附有一熱敏電阻，可以自動進行溫度補償。
7. 供氣范圍寬，適應各種不同場合使用。
8. 本轉換器能直接用于不同輸入電信號，如4~20mADC或0~10mADC.其輸出氣壓亦能分程如20~60KPa或60~100KPa。要達到上述目的僅需調節“零位”及“跨度”調節裝置。
9. 耗氣量小。
10. 能任意角度安裝[注；工作安裝角度位置需與調校角度位置相合]
11. 防爆性能；本安型防爆等級iaⅡ CT6 隔爆型防爆等級；d Ⅱ BT5

三. 應用范圍

該轉換器由于具有較寬輸入/輸出信號范圍，因而方泛應用于石油化工.冶煉。機械加工.電力.醫藥.食品等各個工業部門，是電動儀表與氣動儀表之間的轉換單元，可用于操縱下列設備。
1. 各種調節閥的氣動執行機構。
2. 氣動調節器【將電信號輸入轉換成氣動信號輸出】。
3. 驅動各種調節風門擋板.百葉窗等，以及各種氣缸活塞。
4. 各種氣動離合器和剎車機構。

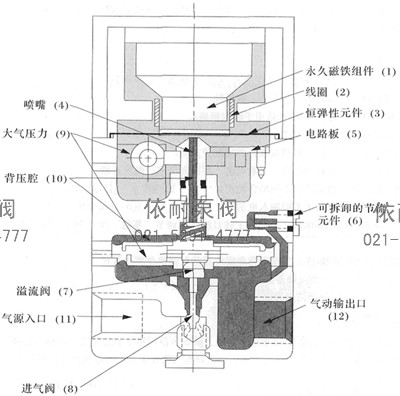

四. 工作原理

EPC電/氣轉換器是力平衡式儀表，在其內部磁場中懸浮一線圈【2】，當電流信號送入線圈后，由于內部永久磁鐵【I】的作用，使線圈和恒彈性元件[3]產生軸向位移，進行軸向位移的恒彈性元件，接近[或遠離]噴嘴【4】，引起噴嘴背壓作用在內部的氣動功率放大器上，打開【或關閉】進氣閥[8]，以改變轉換器的輸出壓力大小。適當選擇供風壓力，就可以得到與輸入電流信號成比例的不同輸出功率的氣動信號。 正作用的EPC電/氣轉換器，輸出信號按輸入信號的增加而成比例增加，反作用則與此相反。

EPC1000系列電/氣轉換器

五. 型號品種及電氣參數

1.型號品種

例EPC1110-AS-OG/I 表示該轉換器為EPC1000系列電/氣轉換器，輸入信號4-20mADC,輸出信號20-100KPa,帶組合式空氣過濾減壓閥及輸出壓力表，本安型。

2.電氣參數；

六. 技術規范

1.氣源壓力范圍 最小值；高于輸出壓力上限值20KPa 最大值；700KPa
2.氣源壓力對輸出的影響值 ≤跨度的 0.5%/10KPa[在中范圍時]
3.線性度 ≤跨度的 1.0%
4.重復性 ≤跨度的0.5%
5.回差 ＜跨度的1.0%
6.空氣流通能力[最小值]，在中范圍 175KPa氣源壓力時為7.6m3/h[標準狀態] 700KPa 氣源壓力時為20m3/h[標準狀態]
7.環境條件； 溫度；-30℃~60℃ 溫度；＜85%
8.最大靜態耗氣量； 中范圍使用時為0.3m3/h[標準狀態]
9.連接尺寸； 氣路連接口；氣源；卡套式氣管接頭[Φ6銅管] 輸出信號；卡套式氣管接頭[Φ6銅管]
輸出氣動壓力表有，0~160KPa和0-250KPa兩種，按不同輸出壓力選定。電氣引線連接口； G1/2”
10.外型尺寸 普通型及本安型 80mm×160mm×107mm 隔爆型 97mm×186mm×202mm
11.重量 普通型及本安型0.9Kg 隔爆型2.35Kg

七.系統構成安裝接線及作用方式調整

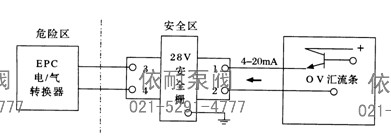

（1）本質安全系統的構成：

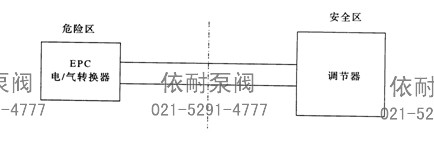

（2）隔爆型（普通型（防爆系統構成：

1.系統構成
根據使用要求，本轉換器可以構成普通型或隔爆型和本質安全型防爆系統。
防爆場所使用轉換器注意事項；
1.我廠電/氣轉換器防爆等級為；本安型iaⅡ CT6 隔爆型 dⅡ BT5
2.弄清周?chē)兹冀橘|(zhì)的成份，并按GB3836.I-88查出它的防爆級別和溫度組別，以選擇防爆等級比易燃介質防爆級別和溫度組別高或相同等級的產品，否則不安全。
3.本安型電氣轉換器電線分布電容≤0.04uF,電線分布電感≤ImH。
4.如采用本安防爆系統，所選用的安全攔必須是法定防爆認證機構審查和許可的產品。
3.安裝接線
[1]安裝；EPC1000系列電/氣轉換器可安裝在露天現場.管道.儀表盤.托架上的任何位置。安裝時，較好按垂直安裝方式。
[2]接線；出廠時，轉換器帶一小接線盒及密封接頭，并組裝成整體出廠，用戶只需引線接至小接線盒端子上，并緊密封配件之上金屬軟管即可。【注；轉換器露天安裝時，必須將進線口橡皮塞壓緊。】
[3]作用方式調整
【1】EPC1000系列電/氣轉換器的正作用方式是在制造廠調好的，若使用時需要改變成為反作用方式，可將輸入信號線的極線反接并重新調整零位及跨度即可。

八調整

轉換器安裝后應進行調校，如果轉換器垂直位置調校過，那么角度安裝時就必須重新調整“ZERO[零點]”，不必調整“SPAN[跨度]。”
1. 把塑料蓋從“ZERO”和“SPAN”調整螺釘孔上取下來。
2. 按要求設置電流信號最小值。
3. 調整“ZERO[零位]”螺釘，直到輸出壓力值為所需要的壓力。反時針調整增壓，順時針為減壓。調整螺釘輸出壓力不變時，就反時針調整，直到壓力開始上升。
4. 按要求設置電流最大值。
5. 調整“SPAN[跨度]”螺釘，直到輸出壓力值能達到要求。
6. 重復2.3.4.5步聚，直到輸出氣壓符號要求為止。
7. 蓋上塑料保護蓋。
分程調節范圍；輸入為4-20mADC,輸出為20-100KPa的轉換器，可以調校成輸出為20-60KPa或60-100KPa的分程輸出氣動信號的轉換器。

九.現場維護和保養

如果由于氣源過濾不當造成內部堵塞，可直接清洗節流元件而不必將轉換器從裝置上取下來。關掉氣源旋下節流元件，用一根直徑小于0.2mm的金屬絲伸進節流孔進行清潔，清除孔內污物，再把節流元件裝上。

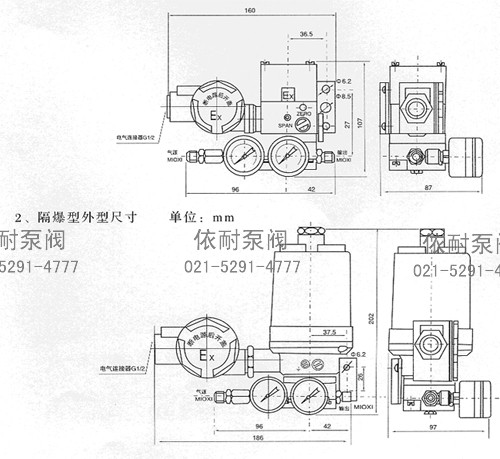

十.外型尺寸

訂購注意事項：

EPC1000系列電氣轉換器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐EPC1000系列電氣轉換器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
