1199系列變送器

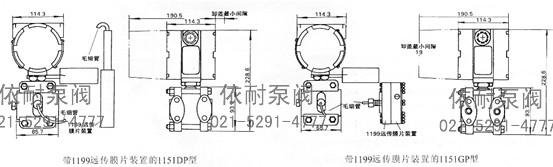

外形尺寸
安裝形式

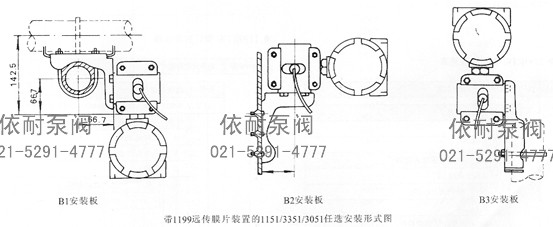

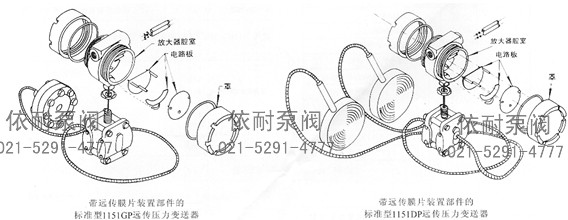

零件裝配圖

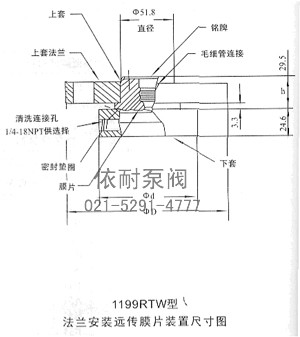

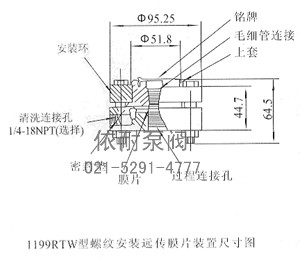

1199RTW型螺紋安裝遠傳膜片裝置尺寸圖
這種1151DP/GP遠傳壓力變送器給用戶提供了一種避免被測介質直接與變送器的隔離膜片接觸的可靠的測量方法。它適用于下面幾種情況：
被測介質對變送器接頭和壓力傳感元件有腐蝕性作用時：
需要將高溫被測介質與變送器隔離時；
被測介質中有固定懸浮物或高粘度易堵塞變送器的接頭時；
被測介質因環境溫度或流程溫度變化出現固化或結晶時；
更換被測介質需要沖洗而不會(huì )交混時；
必須保持衛生條件（防污染）時。
帶1199遠傳膜片的1151DP/GP型遠傳壓力變送器，仍具有1151DP/GP型壓力差壓變送器各種特點。各種1199型遠傳裝置的類型，供用戶選型，訂貨時查閱，此外，還應從表15中選擇適合的變送器和從表10、11、12中選擇所需的毛細管，填充液一起配合使用。

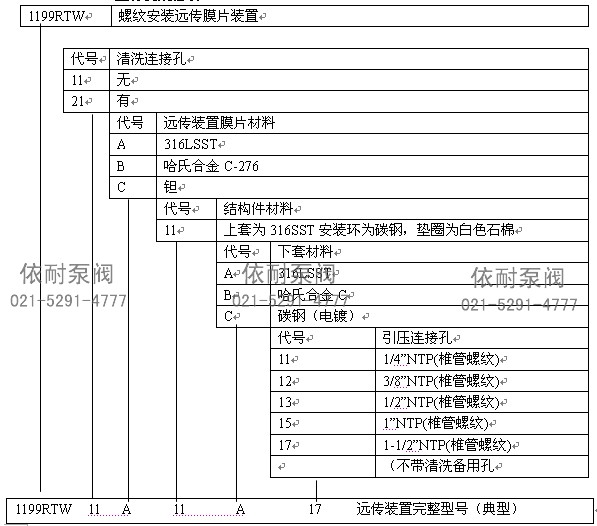

1199RTW型訂貨規格表

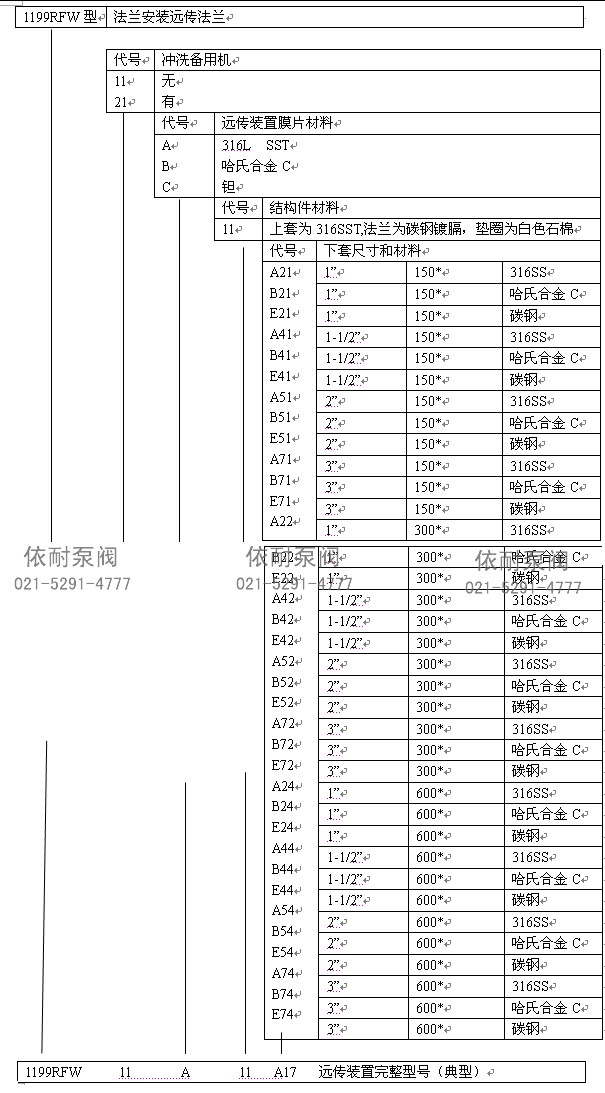

1199RTW型訂貨規格表

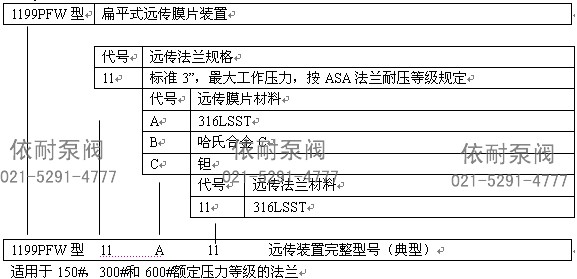

1199RTW型訂貨規格表
注：*—在38℃時最大工作壓力為1.97MPa
**—在38℃時最大工作壓力為5.1MPa
***—在38℃時最大工作壓力為9.9MPa
| 管道 名義 尺寸 | 額定 壓力 等級 | D mm | h mm | d mm | 螺栓孔 | ||
| 分布直據 mm | 數量 | 孔徑 | |||||
| 1” | 150 | 108(4) | 14.3(9/16”) | Φ66.5 | Φ79.4(31/8) | 4 | Φ15.7 |
| 300 600 | Φ124(4) | 17.5(11/16”) | Φ66.5 | Φ88.9 | 4 | Φ19.1 | |
| 11/2 | 150 | Φ127 | 17.5(11/16”) | Φ78.7 | Φ98.4 | 4 | Φ15.7 |
| 300 600 | Φ156(6) | 20.6（13/16”） 22.2(7/8”) | Φ78.7 | Φ114.3 | 4 | Φ22.4 | |
| 2” | 150 | Φ152 | 19.1(3/4”) | Φ95.25 | Φ120.7 | 4 | Φ19.1 |
| 300 600 | Φ156(6) | 22.2(7/8”) 25.4(1”) | Φ95.25 | Φ127 | 4 | Φ19.1 | |
| 3” | 150 | Φ190(7) | 23.8(15/16”) | Φ127 | Φ152.4 | 4 | Φ19.1 |
| 300 600 | Φ210(8) | 28.6(11/8”) 21.8(11/4”) | Φ127 | Φ168.3 | 8 | Φ22.4 | |
注：150# （工作壓力為1.97MPa）
300# （工作壓力為1.97MPa）
600# （工作壓力為1.97MPa）

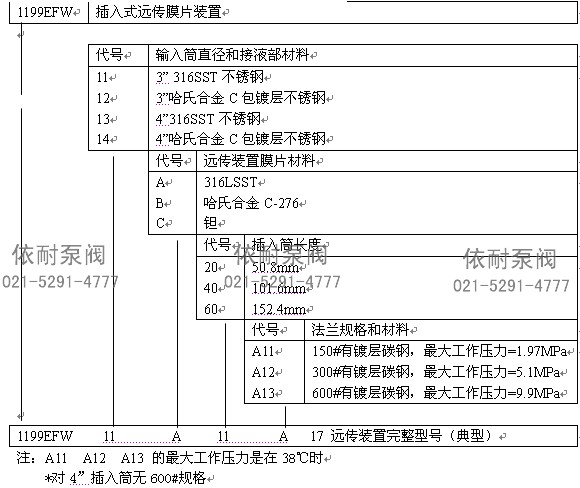

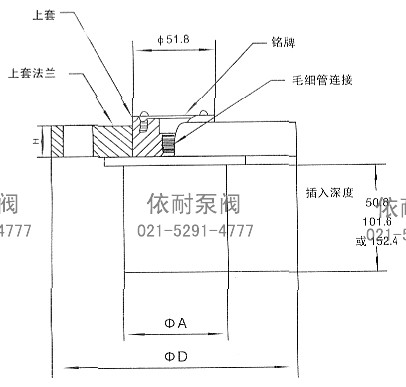

1199EFW型訂貨規格表
| 管道名義尺寸 | 額定工作壓力 | 上套法蘭的參數 | 插入筒直徑 A(mm) | ||||
| 外徑 D（mm） | 厚度 H（mm） | 螺孔直徑 D（mm） | 數量 | 螺孔分布直徑 （mm） | |||
| 76.2(3”) | 150# 300# 600# | 190(7 1/2”) 210(8 1/4”) 210(8 1/4”) | 23.815/16”) 28.6(1 1/8”) 31.8(1 1/4”) | Φ19.1(0.75”) Φ22.4(0.88”) Φ22.4(0.88”) | 4 8 8 | Φ152.4(6”) Φ168.3(6 5/8”) Φ168.3(6 5/8”) | 72.9 |
| 101.6(4”) | 150# 300# 600# | 228.6(9”) 254(10”) 273(10 3/4”) | 23.8(15/16”) 31.8(1 1/4”) 38.1(1 1/2”) | Φ19.1(0.75”) Φ22.4(0.88”) 25.4(1.0”) | 8 8 8 | Φ190(7 1/2”) Φ200(7 7/8”) Φ215.9(8 1/2”) | 96.0 |

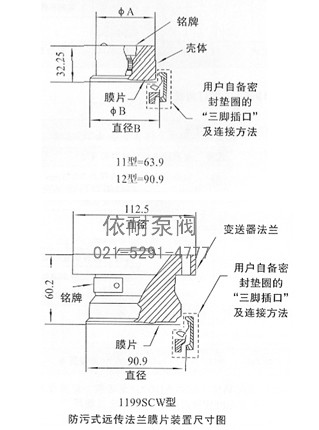

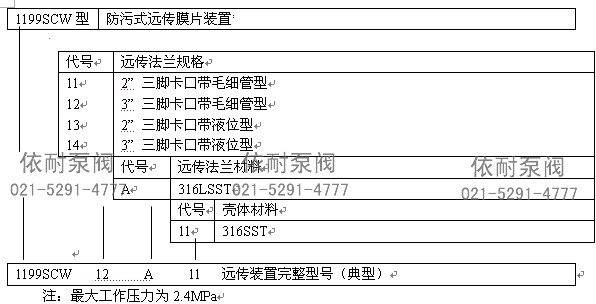

1199SCW型訂貨規格表
11型 12型
11型=A=Φ54.9 11型=2”名義值
12型=A=Φ81.8 12型=3”名義值

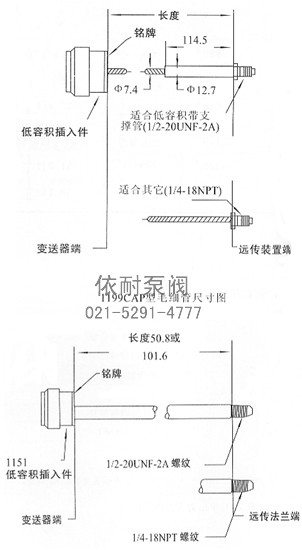

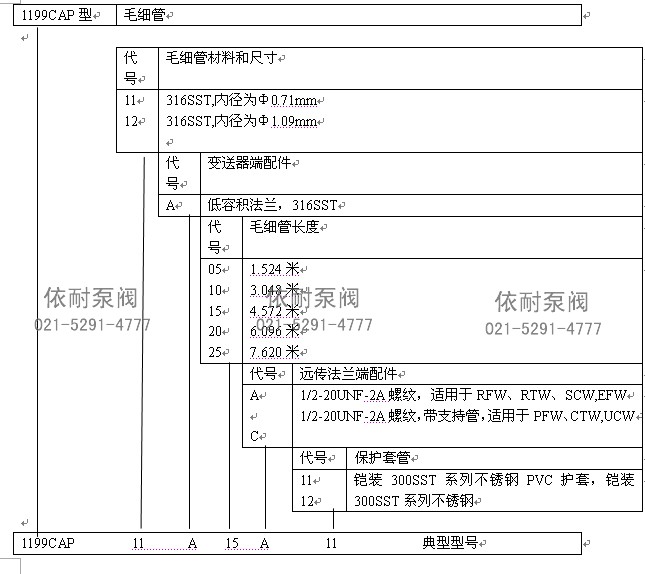

1199CAP型訂貨規格表

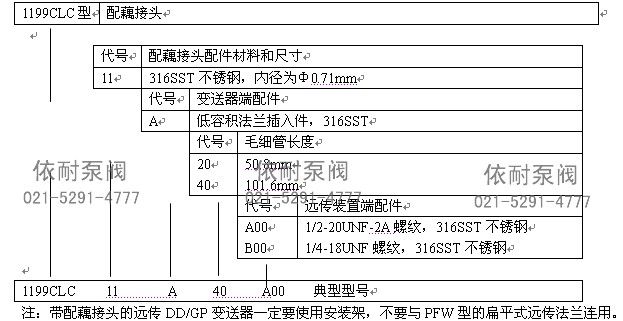

1199CLC型訂貨規格表
遠傳膜片裝置中填充液訂貨規格表
| 代號 | 遠傳填充液+ | 比重 | 溫度溫度范圍 |
| DC200 | DC200硅油 | 0.934 | -40~149℃ |
| DC704 | DC704硅油 | 1.07 | 15~315℃ |
| C51734-0001 | 惰性油 | 1.85 | -45~177℃ |
| SYL800 | SYL800硅油 | 0.934 | -45~205℃ |
| SYLXLT | SYLXLT硅油 | 0.85 | -73~135℃ |
DC200——典型型號
注：*不能用于測量真空 +測量真空時溫度極限應降低

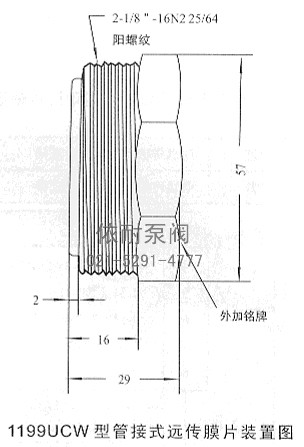

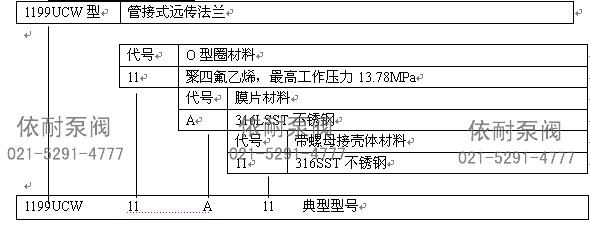

1199UCW型訂貨規格表

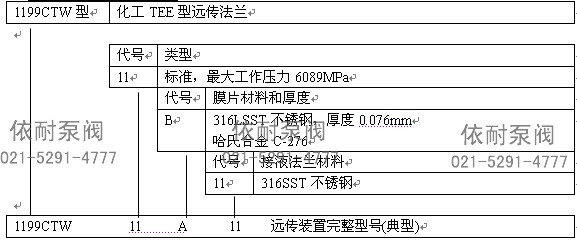

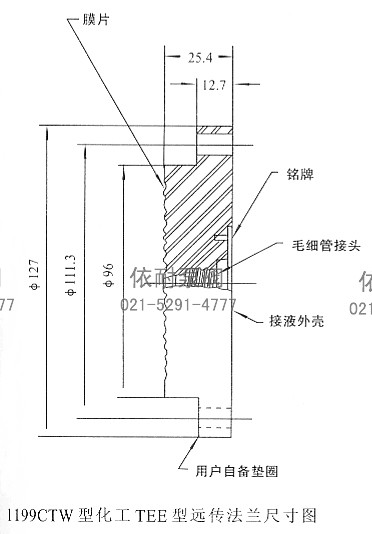

1199CTW型訂貨規格表

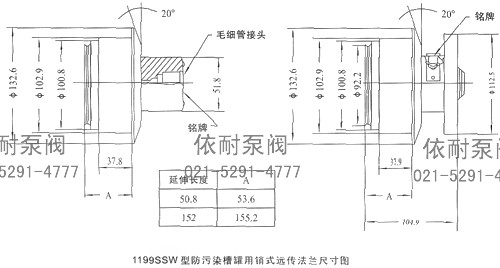

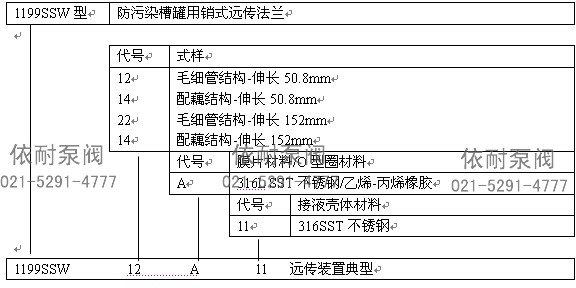

1199SSW型訂貨規格表

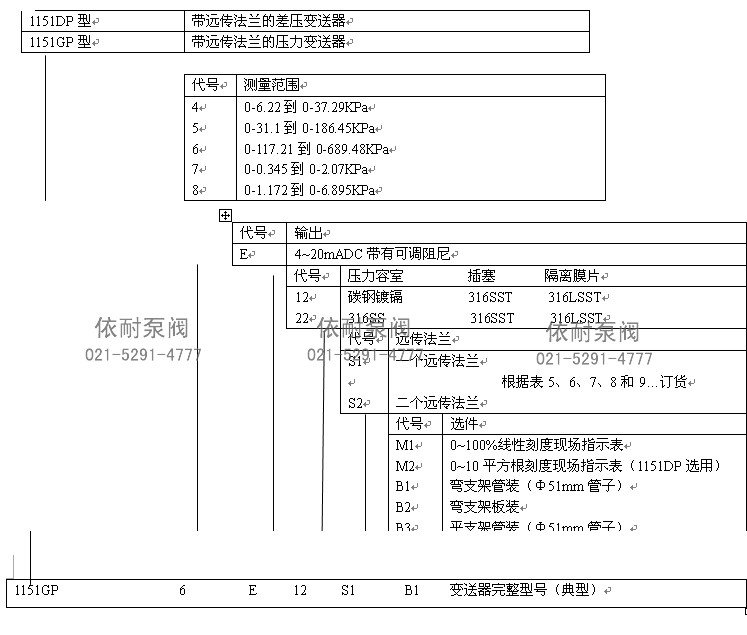

配1199的1151DP/GP 變送器訂貨標志方法
訂購注意事項：
1199系列變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐1199系列變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
