QXF型全不銹鋼潛水電泵
QXF型全不銹鋼潛水電泵，簡稱：QXF潛水電泵。系上海依耐泵閥技術部科研人員，根據國外先進的水力模型，結合國內水質特點，潛心研究并生產制造的新型外殼、過流部件及外部零件材質均采用不銹鋼材料（304、316、304L、316L）制成的潛水型排污電泵。
型號說明
QXF潛水電泵 型號說明
結構簡圖

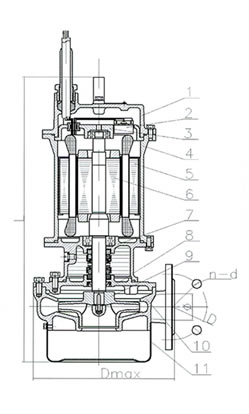

QXF潛水電泵 結構簡圖
| 序號/Number | 名稱/Name | 材料/Material |
| 1 | 上蓋/Top cover | 不銹鋼Stainless steel |
| 2 | 熱保護器/Protector | |
| 3 | 上軸承支架/Upper bearing seat | |
| 4 | 機座/Rotator | 不銹鋼Stainless steel |
| 5 | 定子/Stator | |
| 6 | 轉子/Rotor | |
| 7 | 下軸承支架/Below bearing seat | 不銹鋼Stainless steel |
| 8 | 葉輪上蓋/ Impeller cover | 不銹鋼Stainless steel |
| 9 | 葉輪/Impeller | 不銹鋼Stainless steel |
| 10 | 蝸殼/Volute casing | 不銹鋼Stainless steel |
| 11 | 過濾網/Filter gauze | 不銹鋼Stainless steel |
QXF25-9-1.1型全不銹鋼潛水電泵性能曲線與性能參數
QXF25-9-1.1型全不銹鋼潛水電泵

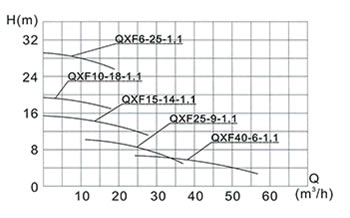

QXF25-9-1.1型全不銹鋼潛水電泵 曲線圖
| 性能 型號 | 流量 m3/h | 揚程 m | 功率 kw | 出水口徑 | 轉速 r/min | 電壓 v | 泵外徑 mm | 電流 A | 電纜長度m | 重量 ㎏ | |
| mm | inch | ||||||||||
| QXF6-25-1.1 | 6 | 25 | 1.1 | 25 | 1.0″ | 2860 | 380 | 240 | 2.73 | 10 | 25 |
| QXF10-18-1.1 | 10 | 18 | 1.1 | 32 | 1.25″ | 2860 | 380 | 250 | 2.73 | 10 | 25 |
| QXF15-14-1.1 | 15 | 14 | 1.1 | 40 | 1.5″ | 2860 | 380 | 235 | 2.73 | 10 | 25 |
| QXF25-9-1.1 | 25 | 9 | 1.1 | 50 | 2″ | 2860 | 380 | 260 | 2.73 | 10 | 25 |
| QXF40-6-1.1 | 40 | 6 | 1.1 | 65 | 2.5″ | 2860 | 380 | 290 | 2.73 | 10 | 25 |
QXF25-9-1.1型全不銹鋼潛水電泵安裝尺寸參數

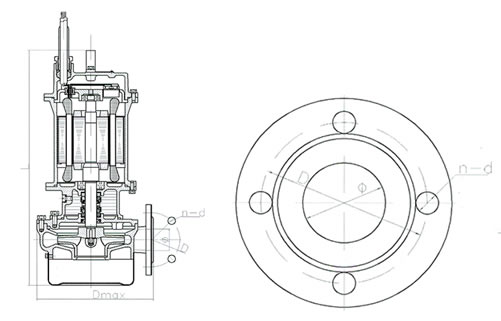

QXF25-9-1.1型全不銹鋼潛水電泵 外形尺寸圖
| 尺寸 型號 | L mm | Dmax mm | D mm | n—d mm | Φ mm | G inch | W ㎏ |
| QXF6-25-1.1 | 470 | 240 | 80 | 4-Φ14 | Φ25 | 1.0″ | 25 |
| QXF10-18-1.1 | 480 | 250 | 90 | 4-Φ14 | Φ32 | 1.25″ | 25 |
| QXF15-14-1.1 | 498 | 235 | 100 | 4-Φ14 | Φ40 | 1.5″ | 25 |
| QXF25-9-1.1 | 530 | 260 | 110 | 4-Φ14 | Φ50 | 2″ | 25 |
| QXF40-6-1.1 | 571 | 290 | 130 | 4-Φ14 | Φ65 | 2.5″ | 25 |
訂購注意事項：
QXF型全不銹鋼潛水電泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐QXF型全不銹鋼潛水電泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
