BQW礦用型隔爆排污排沙潛水電泵
BQW 礦用型隔爆排污排沙潛水電泵，簡稱：BQW防爆潛水泵。是我廠通過充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的下吸外裝使礦用隔爆型潛水污水電泵。
BQW礦用型隔爆排污排沙潛水電泵
產品特點
按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材料精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。
產品用途
在采掘工作面、巷道、井底水窩、局部積水水坑、煤廠排水、工程排水等場合使用，是一種先進可靠的排水工具。 適用于煤礦井下巷道及采掘工作面，其他工作介質中含有甲烷或煤塵爆炸性氣體混合物的環境中排放地下水及含有懸浮煤粉的煤水。也適用于石化系統易爆環境。
使用條件
電泵在下列適用體積下能連續正常運行
1、 電源頻率為50Hz，額定電壓380V或660V（允許偏差±5%）的三相交流電。（用戶訂貨時須標明電泵電壓值）。
2、 電泵潛水中和潛水深度不超過5m。
3、 輸送介質的溫度不超過40℃。
4、 被抽送液體的PH值為6.5—10。
5、 污水中含有固體雜質的體積比一般不超過2%。
6、 海拔高度不得超過1000米。
輸送介質
1、 含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
2、 石化系統易爆環境中的污水及一般地下水。
電機使用
電機為全封閉、礦用隔爆型干式三相潛污水電泵用電動機
外殼防護形式：IP×8 絕緣等級：F級
標準電壓（50HZ）：三相 380V或660V
外殼標志：隔爆標志“ExdI”及安全標志“MA”

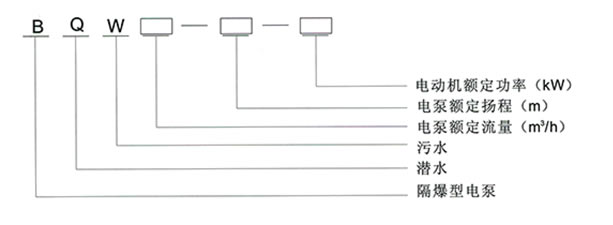

型號說明
BQW防爆潛水泵 型號說明
結構簡圖
BQW防爆潛水泵 結構簡圖
| 序號 | 名稱/Name | 材料/Material |
| 1 | 電纜/Cable | 礦用U型電纜 |
| 2 | 出線盒/Lead box | HT250鑄鐵 |
| 3 | 上蓋/Top cover | HT250鑄鐵 |
| 4 | 上軸承支架/Upper bracket | HT250鑄鐵 |
| 5 | 上軸承/Upper bearing | |
| 6 | 定子/Stator | |
| 7 | 轉子/Rotor | 3Cr13不銹鋼 |
| 8 | 機座/Baseframe | 45#鋼 |
| 9 | 下軸承/Lower bearing | |
| 10 | 下軸承支架/ Lower bracket | HT250鑄鐵 |
| 11 | 機械密封/Mechanical seal | 硬質合金 |
| 12 | 葉輪上蓋/Impeller head | QT600-3球鐵 |
| 13 | 蝸殼/Scroll-case | QT600-3球鐵 |
| 14 | 葉輪/Impeller | QT600-3球鐵 |
| 15 | 底座/Pedestal | HT250鑄鐵 |
BQW25-10-2.2礦用型隔爆排污排沙潛水電泵

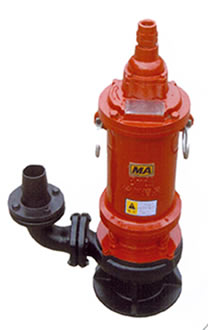

BQW25-10-2.2礦用型隔爆排污排沙潛水電泵

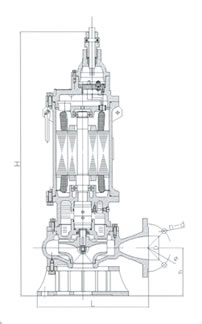

BQW25-10-2.2礦用型隔爆排污排沙潛水電泵 外形尺寸圖
性能參數
| 性能 型號 |
流量 m3/h |
揚程 m |
功率 kw |
出水口徑 | 轉速 r/min |
電壓 v |
泵外徑 mm |
電流 A |
電纜長度m | 重量 ㎏ |
|
| mm | inch | ||||||||||
| BQW10-34-2.2 | 10 | 34 | 2.2 | 40 | 1.5″ | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
| BQW12-26-2.2 | 12 | 26 | 2.2 | 40 | 1.5″ | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
| BQW9-22-2.2 | 9 | 22 | 2.2 | 50 | 2.0″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 68 |
| BQW15-15-2.2 | 15 | 15 | 2.2 | 50 | 2.0″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 65 |
| BQW25-10-2.2 | 25 | 10 | 2.2 | 65 | 2.5″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 67 |
| BQW35-7-2.2 | 35 | 7 | 2.2 | 65 | 2.5″ | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 70 |
安裝尺寸參數
| 尺寸 型號 |
H mm |
L mm |
h mm |
D mm |
n—d mm |
Φ mm |
Dr | G inch |
| BQW10-34-2.2 | 680 | 270 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-26-2.2 | 680 | 250 | 135 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW9-22-2.2 | 710 | 250 | 135 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW15-15-2.2 | 710 | 270 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW25-10-2.2 | 710 | 270 | 145 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW35-7-2.2 | 710 | 270 | 145 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW25—17—3礦用型隔爆排污排沙潛水電泵

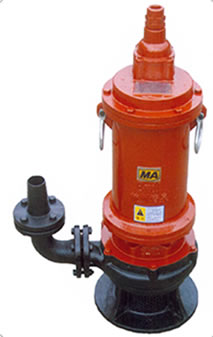

BQW25—17—3礦用型隔爆排污排沙潛水電泵

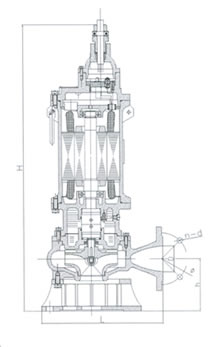

BQW25—17—3礦用型隔爆排污排沙潛水電泵 外形尺寸圖
性能參數
| 性能 型號 |
流量 m3/h |
揚程 m |
功率 kw |
出水口徑 | 轉速 r/min |
電壓 v |
泵外徑 mm |
電流 A |
電纜長度m | 重量 ㎏ |
|
| mm | inch | ||||||||||
| BQW10-44-3 | 10 | 44 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
| BQW12-34-3 | 12 | 34 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
| BQW15-22-3 | 15 | 22 | 3 | 50 | 2.0″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
| BQW15-30-3 | 15 | 30 | 3 | 40 | 1.5″ | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
| BQW25-17-3 | 25 | 17 | 3 | 65 | 2.5″ | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |
| BQW40-12-3 | 40 | 12 | 3 | 65 | 2.5″ | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |
安裝尺寸參數
| 尺寸 型號 |
H mm |
L mm |
h mm |
D mm |
n—d mm |
Φ mm |
Dr | G inch |
| BQW10-44-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-34-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-22-3 | 705 | 270 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2.0″ |
| BQW15-30-3 | 705 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW25-17-3 | 720 | 305 | 140 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW40-12-3 | 720 | 305 | 140 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW25—32—4礦用型隔爆排污排沙潛水電泵

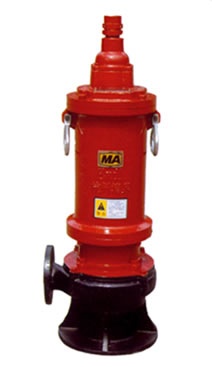

BQW25—32—4礦用型隔爆排污排沙潛水電泵

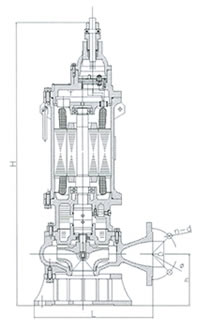

BQW25—32—4礦用型隔爆排污排沙潛水電泵 外形尺寸圖
性能參數
| 性能 型號 |
流量 m3/h |
揚程 m |
功率 kw |
出水口徑 | 轉速 r/min |
電壓 v |
泵外徑 mm |
電流 A |
電纜長度m | 重量 ㎏ |
|
| mm | inch | ||||||||||
| BQW12-40-4 | 12 | 40 | 4 | 40 | 1.5″ | 2860 | 380/660 | 280 | 9.8/5.6 | 5 | 76 |
| BQW15-32-4 | 15 | 32 | 4 | 50 | 2″ | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
| BQW15-45-4 | 15 | 45 | 4 | 40 | 1.5″ | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
| BQW25-32-4 | 25 | 32 | 4 | 50 | 2.0″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 77 |
| BQW40-16-4 | 40 | 16 | 4 | 65 | 2.5″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |
| BQW50-14-4 | 50 | 14 | 4 | 65 | 2.5″ | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |
安裝尺寸參數
| 尺寸 型號 |
H mm |
L mm |
h mm |
D mm |
n—d mm |
Φ mm |
Dr | G inch |
| BQW12-40-4 | 725 | 280 | 135 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-32-4 | 740 | 270 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW15-45-4 | 740 | 270 | 140 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW25-32-4 | 740 | 305 | 140 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW40-16-4 | 780 | 305 | 160 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
| BQW50-14-4 | 780 | 305 | 160 | Φ65 | 4-Φ14 | Φ65 | 75 | 2.5″ |
BQW25—40—5.5礦用型隔爆排污排沙潛水電泵

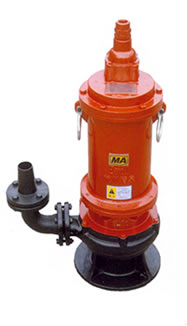

BQW25—40—5.5礦用型隔爆排污排沙潛水電泵

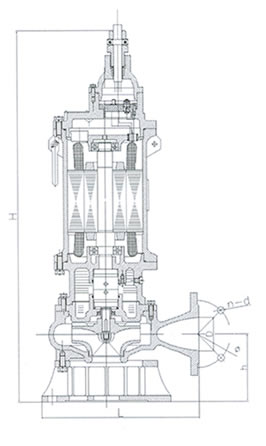

BQW25—40—5.5礦用型隔爆排污排沙潛水電泵 外形尺寸圖
性能參數
| 性能 型號 |
流量 m3/h |
揚程 m |
功率 kw |
出水口徑 | 轉速 r/min |
電壓 v |
泵外徑 mm |
電流 A |
電纜長度m | 重量 ㎏ |
|
| mm | inch | ||||||||||
| BQW12-50-5.5 | 12 | 50 | 5.5 | 40 | 1.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
| BQW15-55-5.5 | 15 | 55 | 5.5 | 40 | 1.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
| BQW20-35-5.5 | 20 | 35 | 5.5 | 50 | 2.0″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
| BQW25-40-5.5 | 25 | 40 | 5.5 | 50 | 2.0″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
| BQW30-36-5.5 | 30 | 36 | 5.5 | 50 | 2.5″ | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
安裝尺寸參數
| 尺寸 型號 |
H mm |
L mm |
h mm |
D mm |
n—d mm |
Φ mm |
Dr | G inch |
| BQW12-50-5.5 | 755 | 315 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW15-55-5.5 | 765 | 315 | 150 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW20-35-5.5 | 780 | 315 | 180 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW25-40-5.5 | 755 | 315 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
| BQW30-36-5.5 | 755 | 315 | 145 | Φ50 | 4-Φ14 | Φ50 | 65 | 2″ |
BQW20—40—7.5礦用型隔爆排污排沙潛水電泵
BQW20—40—7.5礦用型隔爆排污排沙潛水電泵
BQW20—40—7.5礦用型隔爆排污排沙潛水電泵 外形尺寸圖
性能參數
| 性能 型號 |
流量 m3/h |
揚程 m |
功率 kw |
出水口徑 | 轉速 r/min |
電壓 v |
泵外徑 mm |
電流 A |
電纜長度m | 重量 ㎏ |
|
| mm | inch | ||||||||||
| BQW12-60-7.5 | 12 | 60 | 7.5 | 40 | 1.5″ | 2860 | 380/660 | 325 | 16/9.4 | 5 | 125 |
| BQW12-40-7.5 | 20 | 40 | 7.5 | 40 | 1.5″ | 2860 | 380/660 | 325 | 16/9.4 | 5 | 130 |
| BQW45-22-7.5 | 45 | 22 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
| BQW70-16-7.5 | 70 | 16 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
| BQW100-12-7.5 | 100 | 12 | 7.5 | 80 | 3.5″ | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
安裝尺寸參數
| 尺寸 型號 |
H mm |
L mm |
h mm |
D mm |
n—d mm |
Φ mm |
Dr | G inch |
| BQW12-60-7.5 | 920 | 325 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW12-40-7.5 | 940 | 325 | 145 | Φ40 | 4-Φ14 | Φ40 | 50 | 1.5″ |
| BQW45-22-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
| BQW70-16-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
| BQW100-12-7.5 | 1010 | 525 | 210 | Φ80 | 4-Φ14 | Φ80 | 100 | 3.5″ |
訂購注意事項：
BQW礦用型隔爆排污排沙潛水電泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐BQW礦用型隔爆排污排沙潛水電泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
