S型臥式玻璃鋼管道離心泵
S型臥式玻璃鋼管道離心泵（簡稱：S型玻璃鋼泵）接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。S型臥式玻璃鋼管道泵的軸封采用普通型和耐顆粒型機封二種（液下泵不用機械密封）結構合理，消耗功率少。S型臥式玻璃鋼管道泵是新型材料的耐腐蝕泵，已經被很多化工企業輸送腐蝕性介質廣泛的應用。
S型臥式玻璃鋼管道離心泵

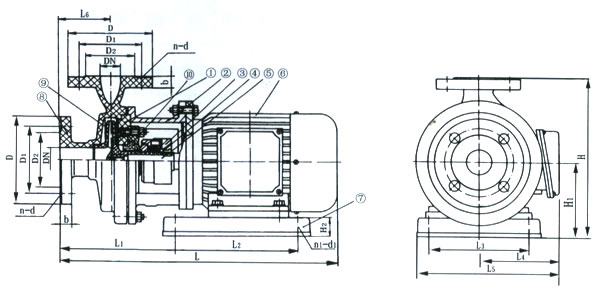

S型臥式玻璃鋼管道離心泵 結構圖
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 泵蓋 | 聯接架 | 機械密封 | 軸承 | 軸 | 電機 | 底座 | 泵體 | 葉輪 | 密封壓蓋 |
性能參數表
| 型號 | 流量 Qm3/h | 揚程 H m | 轉速 n r/min | 效率 n % | 汽蝕余量 NPSHrm | 電機功率 NKW |
| S25×25-12.5 | 3.2 | 12.5 | 2900 | 41 | 3 | 0.55/0.75 |
| S40×32-20 | 6.3 | 20 | 2900 | 50 | 3 | 1.1/1.5 |
| S40×32-32 | 6.3 | 32 | 2900 | 45 | 3 | 2.2/3 |
| S50×40-20 | 12.5 | 20 | 2900 | 53 | 3 | 2.2/3 |
| S50×32-32 | 12.5 | 32 | 2900 | 51 | 3 | 4.0/5.5 |
| S65×50-20 | 25 | 20 | 2900 | 64 | 3 | 3.0/4 |
| S65×50-25 | 25 | 25 | 2900 | 61 | 3 | 3.0/4 |
| S65×50-32 | 25 | 32 | 2900 | 60 | 3 | 5.5/7.5 |
| S80×65-32 | 50 | 32 | 2900 | 69 | 4 | 7.5/11 |
| S100×80-50 | 100 | 100 | 2900 | 73 | 5 | 22/30 |
訂購注意事項：
S型臥式玻璃鋼管道離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐S型臥式玻璃鋼管道離心泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
