PF/FS型強耐腐蝕離心泵
PF/FS型強耐腐蝕離心泵
PF/FS型強耐腐蝕離心泵，簡稱：PF/FS耐腐蝕泵。其泵體、泵蓋，葉輪及其輸送介質接觸的零件均采用了聚偏氟乙烯或增強聚苯烯模壓加工或注塑加工而成。PF(FS)強耐腐蝕離心泵上用的聚偏氟乙烯塑料具有機械強度高，耐腐蝕性能好，是國際上應用較廣的工程塑料之一。能滿足輸送-50°C～80°C溫度條件下的多種濃度硫酸、鹽酸、硝酸、醋酸、磷酸、鉻酸、草酸、氫氟酸和堿液、有機溶劑、氧化劑等化學介質，PF(FS)強耐腐蝕離心泵是化工、氯堿、化肥、燃料、試劑、農藥、制藥、電鍍、環保等工業部門輸送不含顆粒的腐蝕性介質的節能型泵。
結構說明
PF(FS)強耐腐蝕離心泵為直聯式結構，由泵體及托架與電機法蘭聯接，托架支承泵體，葉輪通過軸與電機直聯。PF(FS)強耐腐蝕離心泵系列的主要特點：結構簡單緊湊、零件少、性能好。PF(FS)強耐腐蝕離心泵的旋轉方向，自吸入口向電機方向看為順時針?lè )较蛐D，泵出口垂直向上。PF(FS)強耐腐蝕離心泵的密封，選用聚四氟乙烯(F4)波紋管，外裝式耐腐蝕機械密封。

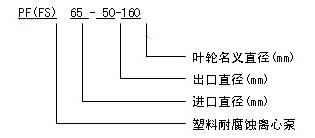

型號意義
PF/FS耐腐蝕泵 型號意義
性能參數
| 型號 | 轉 速 2900r/min | 轉 速 1450r/min | 吸上 高度 (m) | ||||||
| 流量 m3/h | 揚程 m | 效率 ％ | 配用電機KW | 流量 m3/h | 揚程 m | 效率 ％ | 配用電機KW | ||
| PF(FS)25-20-120 | 2 | 15 | 40 | 1.1 | |||||
| 1.5 | 20 | 41 | |||||||
| PF(FS)32-25-125 | 6.5 | 15 | 51 | 1.5 | |||||
| 5 | 20 | 50 | |||||||
| PF(FS)40-32-125 | 10 | 15 | 50 | 2.2 | 5 | 3.75 | 39 | 1.1 | 3 |
| 7.5 | 20 | 55 | 3.75 | 5 | 40 | ||||
| PF(FS)50-40-145 | 16 | 28 | 58 | 3 | 8 | 7 | 50 | 1.5 | 5 |
| 20 | 26 | 61 | 10 | 6.5 | 54 | ||||
| 25 | 24 | 63 | 12.5 | 6 | 55 | ||||
| PF(FS)65-50-160 | 15 | 34 | 44 | 5.5 | 7.5 | 8.5 | 50 | 2.2 | 5 |
| 25 | 32 | 57 | 12.5 | 8 | 60 | ||||
| 30 | 30 | 59 | 15 | 7.5 | 60 | ||||
| PF(FS)80-65-160 | 30 | 36 | 50 | 7.5 | 15 | 9 | 55 | 3 | 5 |
| 50 | 32 | 67 | 25 | 8 | 69 | ||||
| 60 | 28 | 65 | 30 | 7.2 | 68 | ||||
| PF(FS)100-80-160 | 60 | 36 | 70 | 11 | 30 | 9.2 | 67 | 4 | 5 |
| 100 | 32 | 78 | 50 | 8 | 75 | ||||
| 120 | 28 | 75 | 60 | 6.8 | 71 | ||||
訂購注意事項：
PF/FS型強耐腐蝕離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐PF/FS型強耐腐蝕離心泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
