耐腐蝕性離心泵、自吸泵
RPP【增強聚內烯】.PVDF【聚偏二氟乙烯】耐腐蝕泵系列產品技術說明
我廠專業生產RPP. PVDF兩種材質四個系列【FV.FP.FVZ.FPZ】的全塑耐腐蝕離心泵.自吸泵，其中PVDF泵適用于強酸.強氧化劑.鹵素.芳 .脂肪.擄化溶劑等化學介質，使用溫度為-40～+120℃；RPP泵適用于強喊及一般酸喊鹽類及其衍生物，使用溫度為-14～+80℃.泵的傳動一般提二極Y型節能電機，如需安裝防爆電機，由用戶提出；對流量.揚程.轉速.功率如有特殊要求，我廠可以提供技術服務，滿足用戶要求。
泵的型號說明
22---揚程為
Z---自吸泵代號【離心泵無】
V/P---材質代號V為PVDF,P為RPP
F---單級單吸懸掛式耐腐蝕泵代號
50---進口直徑為
1.進口法蘭. 2.泵體. 3.出口法蘭. 4.葉輪. 5.后泵蓋【32FP/V無】6.冷卻水罩 7.機械密封 8.支架.9.底快.10.電機

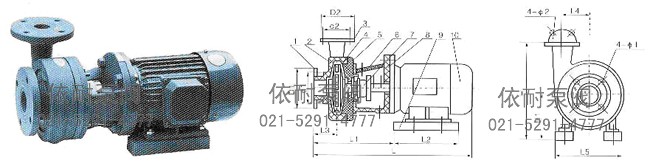

FP/V系列耐腐蝕離心泵直接式安裝尺寸
| 型號 Type |
尺寸 Dimension |
L | L1 | L2 | L3 | L4 | L5 | H1 | H | D1 | D1 | D2 | D2 | Φ1 | Φ2 |
| 25FPv[D]-8A | 380 | 150 | 190 | 48 | 58 | 160 | 100 | 200 | 110 | 90 | 100 | 75 | 14 | 14 | |
| 32FPv[D]-11A | 390 | 150 | 190 | 48 | 58 | 160 | 100 | 200 | 110 | 90 | 100 | 75 | 14 | 14 | |
| 32FPv[D]-11B | 415 | 150 | 190 | 48 | 58 | 175 | 110 | 210 | 110 | 90 | 100 | 75 | 14 | 14 | |
| 40FPv[D]-20A | 480 | 215 | 190 | 72 | 78 | 190 | 120 | 235 | 120 | 100 | 110 | 90 | 14 | 14 | |
| 40FPv[D]-20B | 480 | 215 | 190 | 72 | 78 | 190 | 120 | 235 | 120 | 100 | 110 | 90 | 14 | 14 | |
| 40FPv[D]-20C | 500 | 215 | 190 | 72 | 78 | 190 | 120 | 235 | 120 | 100 | 110 | 90 | 14 | 14 | |
| 50FPv[D]-22A | 540 | 220 | 190 | 70 | 89 | 210 | 130 | 280 | 155 | 125 | 120 | 100 | 14 | 14 | |
| 50FPv[D]-22B | 500 | 220 | 190 | 70 | 89 | 190 | 120 | 270 | 155 | 125 | 120 | 100 | 14 | 14 | |
| 50FPv[D]-22C | 540 | 220 | 190 | 70 | 89 | 210 | 130 | 280 | 155 | 125 | 120 | 100 | 14 | 14 | |
s1.進口法蘭. 2.前閥蓋.3.出口法蘭.4.葉輪.5.泵體.6.機械密封.7.冷卻水罩.8.支架.9.聯軸器.10.底塊.11.電機.

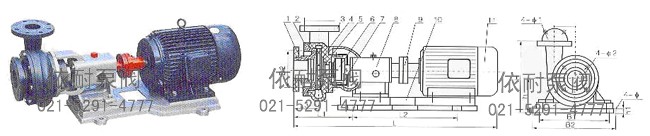

F P/V系列耐腐蝕離心泵聯軸式安裝尺寸；【65FPV80FPV】
| 型號 Type |
尺寸 DIMENSION |
L | L1 | L2 | L3 | L4 | H | h | H1 | B1 | B2 | D1 | D2 | Φ | Φ1 | Φ2 |
| 65FPV-25A | 804 | 254 | 415 | 100 | 101 | 325 | 165 | 20 | 300 | 300 | 145 | 125 | 13 | 18 | 18 | |
| 65FPV-25B | 804 | 254 | 415 | 100 | 101 | 325 | 165 | 20 | 300 | 300 | 145 | 125 | 13 | 18 | 18 | |
| 65FPV-25C | 895 | 290 | 395 | 100 | 101 | 345 | 182 | 20 | 260 | 340 | 145 | 125 | 13 | 18 | 18 | |
| 65FPV-25D | 895 | 290 | 395 | 100 | 101 | 345 | 182 | 20 | 260 | 340 | 145 | 125 | 13 | 18 | 18 | |
| 80FPV-30A | 927 | 301 | 395 | 96 | 98 | 357 | 182 | 20 | 260 | 340 | 150 | 145 | 13 | 18 | 18 | |
| 80FPV-30B | 1202 | 292 | 495 | 96 | 98 | 415 | 240 | 20 | 265 | 360 | 150 | 145 | 18 | 18 | 18 | |
| 80FPV-30C | 1202 | 495 | 96 | 98 | 415 | 240 | 20 | 265 | 360 | 150 | 145 | 18 | 18 | 18 | ||
| 100FPV-40A | 1485 | 460 | 640 | 99 | 130 | 460 | 260 | 20 | 300 | 390 | 180 | 160 | 18 | 18 | 18 | |
| 100FPV-40B | 1560 | 460 | 740 | 99 | 130 | 480 | 280 | 20 | 300 | 470 | 180 | 160 | 18 | 18 | 18 | |
| 100FPV-40C | 1560 | 460 | 740 | 99 | 130 | 480 | 280 | 20 | 300 | 470 | 180 | 160 | 18 | 18 | 18 | |
1.進口法蘭
2.泵體
3.出口法蘭
4.葉輪
5.后泵蓋
6.機械密封
7.冷卻水罩
8.支架
9.聯軸器
10.底塊
11.電機
FP/V系列耐腐蝕離心泵直接式安裝尺寸：
| 尺寸 dimension 型號 Type | L | L1 | L2 | L3 | L4 | H | H1 | H2 | B | B1 | B2 | D1 | D2 | N×Φ |
| 32F P V Z(D)-11 | 500 | 300 | 145 | 150 | 56 | 270 | 155 | 25 | 150 | 120 | 120 | Φ32 | Φ25 | 縮節 |
| 40F P V Z(D)-18 | 560 | 320 | 155 | 115 | 66 | 300 | 195 | 30 | 185 | 136 | 136 | 110 | 100 | 4×14 |
| 50F P V Z(D)-22 | 585 | 330 | 180 | 120 | 76 | 300 | 200 | 30 | 190 | 136 | 136 | 125 | 110 | 4×16 |
1.進口法蘭
2.進水蓋
3.前泵蓋
4.出口法蘭
5.泵體
6.葉輪
7.后泵蓋
8.機械密封
9.冷卻水罩
10.支架
11.聯軸器
12.底塊
13.電機

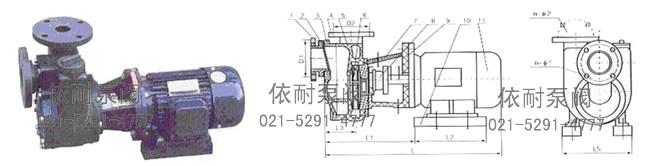

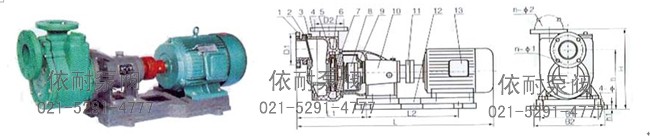

FP/VZ系列耐腐蝕自吸泵聯軸式安裝尺寸：
| 尺寸 dimension 型號 Type | L | L1 | L2 | L3 | L4 | H | h | h1 | B1 | B2 | D1 | D2 | n | Φ | Φ1 | Φ2 |
| 50F P V Z-20A | 702 | 202 | 355 | 105 | 55 | 275 | 215 | 45 | 225 | 265 | 100 | 100 | 4 | 14 | 14 | 14 |
| 50F P V Z-20B | 727 | 202 | 355 | 105 | 55 | 275 | 215 | 45 | 225 | 265 | 100 | 100 | 4 | 14 | 14 | 14 |
| 50F P V Z-20C | 752 | 202 | 380 | 105 | 55 | 290 | 230 | 60 | 210 | 250 | 100 | 100 | 4 | 14 | 14 | 14 |
| 65F P V Z-25A | 1034 | 359 | 415 | 159 | 70 | 367 | 262 | 65 | 300 | 300 | 145 | 125 | 4 | 18 | 18 | 18 |
| 65F P V Z-25B | 1109 | 388 | 395 | 159 | 70 | 387 | 282 | 85 | 260 | 340 | 145 | 125 | 4 | 18 | 18 | 18 |
| 65F P V Z-25C | 1109 | 388 | 395 | 159 | 70 | 387 | 282 | 85 | 260 | 340 | 145 | 125 | 4 | 18 | 18 | 18 |
| 80F P V Z-30A | 1109 | 388 | 395 | 173 | 88 | 408 | 307 | 85 | 260 | 340 | 150 | 145 | 4 | 18 | 18 | 18 |
| 80F P V Z-30B | 1249 | 368 | 495 | 173 | 88 | 443 | 342 | 80 | 265 | 360 | 150 | 145 | 4 | 18 | 18 | 18 |
| 80F P V Z-30C | 1247 | 368 | 495 | 173 | 88 | 443 | 342 | 80 | 265 | 360 | 150 | 145 | 4 | 18 | 18 | 18 |
| 100F P V Z-40A | 1441 | 450 | 640 | 205 | 110 | 465 | 345 | 80 | 300 | 390 | 180 | 160 | 8 | 18 | 18 | 18 |
| 100F P V Z-40B | 1550 | 450 | 740 | 205 | 110 | 505 | 385 | 120 | 300 | 470 | 180 | 160 | 8 | 18 | 18 | 18 |
| 100F P V Z-40C | 1550 | 450 | 740 | 205 | 110 | 505 | 385 | 120 | 300 | 470 | 180 | 160 | 8 | 18 | 18 | 18 |
產品技術性能
| 型號 Type | 介質比重 Density(P) | 流量 Flow (m3/h) | 揚程 Life(m) | 吸高 Suction Height | 進出口徑 Inlet &Outlet Diameter | 配套電機 Motor | 效率(%) Efficiency | 整機質量 Weight(kg) | 連接形式 Connection | |
| 型號 Type | 功率 Power | |||||||||
| 25F P V (D)-8A | 1.0 | 3 | 8 | 4 | 25×20 | 0.55 | 47 | 11/14 | 直接式 direct connection | |
| 32F P V (D)-11A | 1.0 | 4 | 11 | 4 | 32×25 | AO27122 | 0.75 | 47 | 11/14 | |
| 32F P V (D)-11B | 1.35 | 4 | 11 | 3.7 | 32×25 | AO27132 | 1.1 | 47 | 24/27 | |
| 40F P V (D)-20A | 1.88 | 7.5 | 14 | 3.7 | 40×32 | Y90S-2 | 1.5 | 52 | 31/34 | |
| 40F P V (D)-20B | 1.0 | 11 | 20 | 6 | 40×32 | Y90S-2 | 1.5 | 52 | 31/34 | |
| 40F P V (D)-20C | 1.35 | 11 | 20 | 5.2 | 40×32 | Y90L-2 | 2.2 | 52 | 37/40 | |
| 50F P V (D)-22A | 1.88 | 12 | 20 | 3.7 | 50×40 | Y100L-2 | 3.0 | 53 | 42/45 | 聯軸式 Shaft connection |
| 50F P V (D)-22B | 1.0 | 13 | 22 | 6 | 50×40 | Y90L-2 | 2.2 | 53 | 39/42 | |
| 50F P V (D)-22C | 1.35 | 13 | 22 | 5.2 | 50×40 | Y100L-2 | 3.0 | 53 | 42/45 | |
| 65F P V (D)-25A | 1.88 | 17.6 | 22 | 3.7 | 65×50 | Y112M1-2 | 4.0 | 54 | 96/100 | |
| 65F P V (D)-25B | 1.0 | 20 | 25 | 6 | 65×50 | Y112M1-2 | 4.0 | 54 | 96/100 | |
| 65F P V (D)-25C | 1.35 | 20 | 25 | 5.2 | 65×50 | Y132S1-2 | 5.5 | 54 | 124/126 | |
| 65F P V (D)-25D | 1.88 | 20 | 25 | 3.7 | 65×50 | Y132S2-2 | 7.5 | 54 | 130/133 | |
| 80F P V (D)-30A | 1.0 | 50 | 30 | 4 | 80×65 | Y132S2-2 | 7.5 | 67 | 130/133 | |
| 80F P V (D)-30B | 1.35 | 50 | 30 | 3 | 80×65 | Y160M1-2 | 11 | 67 | 190/195 | |
| 80F P V (D)-30C | 1.88 | 50 | 30 | 2.1 | 80×65 | Y160M2-2 | 15 | 67 | 215/220 | |
| 100F P V (D)-40A | 1.0 | 100 | 40 | 4 | 100×80 | Y160L-2 | 18.5 | 70 | 245/298 | |
| 100F P V (D)-40B | 1.35 | 100 | 40 | 3 | 100×80 | Y200L1-2 | 30 | 70 | 340/350 | |
| 100F P V (D)-40C | 1.88 | 100 | 40 | 2 | 100×80 | Y200L2-2 | 37 | 70 | 370/380 | |
| 40FZ P V (D)-20A | 1.0 | 11 | 20 | 6 | 40×32 | Y90S-2 | 1.5 | 49 | 50/54 | 聯軸式 Shaft connection |
| 40FZ P V (D)-20B | 1.35 | 11 | 20 | 5.2 | 40×32 | Y90L-2 | 2.2 | 49 | 66/70 | |
| 40FZ P V (D)-20C | 1.88 | 11 | 20 | 3.7 | 40×32 | Y100L-2 | 3.0 | 49 | 89/90 | |
| 65F P V Z(D)-25A | 1.0 | 20 | 25 | 6 | 65×50 | Y112M1-2 | 4.0 | 53 | 96/100 | |
| 65F P V Z(D)-25B | 1.35 | 20 | 25 | 5.2 | 65×50 | Y132S1-2 | 5.5 | 53 | 124/126 | |
| 65F P V Z(D)-25C | 1.88 | 20 | 25 | 3.7 | 65×50 | Y132S2-2 | 7.5 | 53 | 130/133 | |
| 80F P V Z(D)-30A | 1.0 | 50 | 30 | 4 | 80×65 | Y132S2-2 | 7.5 | 67 | 136/140 | |
| 80F P V Z(D)-30B | 1.35 | 50 | 30 | 3 | 80×65 | Y160M1-2 | 11 | 67 | 190/196 | |
| 80F P V Z(D)-30C | 1.88 | 50 | 30 | 2.1 | 80×65 | Y160M2-2 | 15 | 67 | 215/220 | |
| 32F P V Z(D)-11 | 1.0 | 3.4 | 11 | 2 | 32×25 | AO27132 | 0.75 | 47 | 18/20 | 直接式 direct connection |
| 40F P V Z(D)-18 | 1.0 | 10 | 18 | 3.5 | 40×32 | Y90S-2 | 1.5 | 52 | 30/32 | |
| 50F P V Z(D)-22 | 1.0 | 16 | 22 | 4 | 50×40 | Y90S-2 | 2.2 | 53 | 38/40 | |
FP/V系列耐腐蝕離心泵譜圖

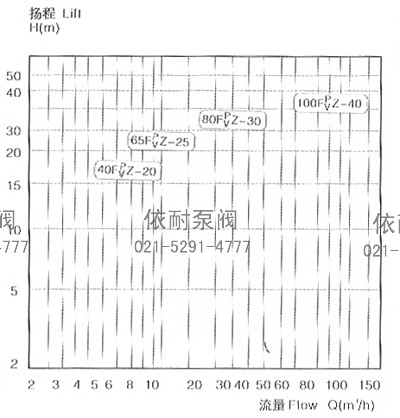

FP/V系列耐腐蝕自吸泵譜圖
安裝注意事項
1、泵經長途運輸到達生產場地，安裝前應開箱檢驗，泵機零部件是否完好無損，緊固件如有松動，應重新緊固，檢查泵軸與電機軸的同心度，如有松動應予校正。
2、 泵體全部為RPP、PVDF樹脂注塑成形，輸出管路上應有支撐架或吊架，不能全靠法蘭承受壓力，以防變形損壞；進口管路要盡量減少管路水力損失，90°彎頭不應超過兩個。FP、FV型離心泵應在吸入管前端裝上底閥，以保證泵在啟動前泵體內充滿液體；吸入管口或底閥進口應裝濾網，或在進口處裝一個過濾器，以防止雜物吸入泵體，保證泵能正常運轉。
3、 泵體連接點螺栓要均力擰緊，進出口管連接嚴密，不能漏氣，否則會(huì )影響抽真空，吸不出液體，或者造成流量。揚程不足等弊端。
訂購注意事項：
耐腐蝕性離心泵、自吸泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐耐腐蝕性離心泵、自吸泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
