ISB型便拆式離心泵

ISB型便拆式離心泵（簡稱：ISB管道泵），為便拆式臥式單級管道離心泵，非自吸式裝有標準風冷電機和機械密封。電機使用符合IEC（歐共體標準）和DIN（德國工業標準）全封閉風冷電機。獨特設計的電機和泵體，采用同軸聯接，同心度加工精度高。用來輸送稀薄、清潔的、非侵蝕型、非易爆且不含固體顆粒或纖維的液體。設計應用于星級賓館、公寓大廈、高層住宅的生活給水、空調系統、冷卻、冷凍水循環、采暖系統補水、消防系統增壓、游泳池水循環等場合，以及供水和分配水，在自來水廠和分站的增壓、人工噴水灌溉、滴水灌溉和泛濫式灌溉。在冷卻和加熱系統中的循環。在造紙廠和制糖工業、鋼鐵生產、調制水、冷凝水傳輸和鍋爐給水。洗滌和清洗裝置，噴漆時的水地分間車間，水箱和蓄水池的抽空和注滿水，除塵裝置的增濕。還可用于環境工程方面的過濾裝置、水處理系統、除塵裝置、再冷卻系統和濾水處理。

ISB型便拆式離心泵

ISB管道泵型號說明

ISB管道泵 型號說明

ISB管道泵性能參數

泵

電機

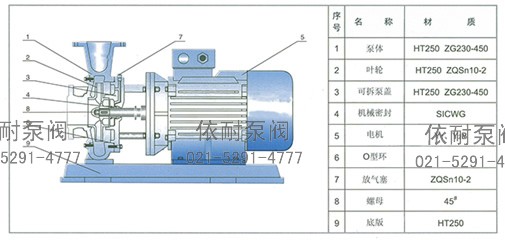

ISB管道泵結構圖

ISB管道泵 結構圖

ISB管道泵特點

泵殼
帶有法蘭的螺旋形通道鑄鐵泵殼，采用電機加長軸聯接，當泵轉子部件需保養或更換配件時，不需拆電機、泵體、只需打開泵蓋取出葉輪、密封、更換便可，法琳娜尺寸符合GB216.5，進出口的尺寸相同。泵殼底部裝有一放水螺塞。
葉輪
該類型泵的葉輪為密閉軸向型葉輪，背部有平衡孔，表面光滑，被加工的尺寸上高度精確，并保證具有良好的平衡。
軸封
ISB型泵都有一只免維護非平衡性碳/碳化鎢橡膠波紋管機械軸封，氣門螺塞通道中液體的循環確保軸封潤滑和冷卻。
軸
軸表面為高精度表面，尺寸合理，大大延長了軸封的壽命。
安裝
當安裝泵時，為了極限的防止振動和噪音的傳遞，可將泵安裝在隔振材料上，使來自泵組振動和噪音進一步減少。泵在安裝或運行時不允許作為管道的支撐，在所有的工況下均不受外力。
聯接
可以安裝在水平或垂直的管路中，這要取決于電機大小。
裝有7.5kw及以上電機的泵只可水平安裝，即電機/泵的軸要水平。
建議在泵的進出口裝上閘閥，防止泵在清洗或修理時系統內的水流失。

訂購注意事項：

ISB型便拆式離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ISB型便拆式離心泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
