泵 > 隔膜泵 > 氣動隔膜泵(不銹鋼,鋁合金,工程塑料)

氣動隔膜泵(不銹鋼,鋁合金,工程塑料)

氣動隔膜泵(不銹鋼,鋁合金,工程塑料)，簡稱：QBY氣動隔膜泵，是一種技術成熟型輸送機械，采用鑄鐵、不銹鋼、鋁合金、工程塑料閥體及丁晴橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯多種隔膜為生產材料，以滿足不同客戶的不同介質輸送，本單位生產的QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內新的穎的一種泵類。以壓縮空氣為動力源，適用于各種腐蝕性液體，帶顆料的液體，高粘度、易揮發、易燃、劇毒的液體，相對防火防爆，均能予以抽光吸盡，QBY氣動隔膜泵的性能參數與聯邦德國WLLDENPVMPS、美國的MARIOWPUMPS相近。并已經被國內化工、電子、陶瓷、紡織等系統廣泛成功應用，取得了非常滿意的效果。 本單位目前已形成系列生產，共有八種規格直徑：Φ10mm(3/8＂)、Φ15mm(1/2＂)、Φ25mm(1＂)、Φ40mm(11/2＂)、Φ50mm(2＂)、Φ65mm(21/2＂)、Φ80mm(3＂)、Φ100mm(4＂)。三種材質：鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。 該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

QBY型氣動隔膜泵

主要特點

QBY型鋁合金氣動隔膜泵

QBY型不銹鋼氣動隔膜泵

QBY型工程塑料氣動隔膜泵

既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質等輸送機械的許多優點：不需灌引水，吸程達7m，揚程達70m，出口壓力≥6㎏f/㎝2； 流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微； 揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7㎏f/㎝2之間)；無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會(huì )向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會(huì )造成環境污染和危害人身安全；不必用電，在易燃、易爆場所使用安全可靠； 可以浸沒在介質中工作； 使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會(huì )因此而損壞，一旦超負荷，泵會(huì )自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行； 結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會(huì )接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降； 可輸送較粘的液體(粘度在1萬厘泊以下)； 泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。除此之外，該系列泵還具有以下特征：
1、不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;
2、流動寬敞通過性能好允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會(huì )向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會(huì )造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會(huì )因此而損壞，不但超負荷，泵會(huì )自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會(huì )接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

主要用途

1、泵吸花生醬、泡菜、土豆泥、水紅腸、果醬、巧克力等。
2、泵吸油漆、樹膠、資料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各類瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖蜜。
10、泵吸礦井、坑道、隧道、選礦、礦潭中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。

工作原理

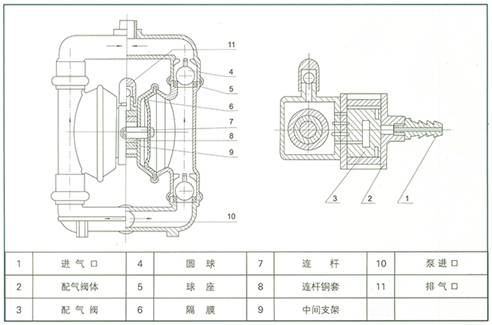

QBY氣動隔膜泵 工作原理

在泵的兩個對稱各種腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

系統連接示意圖

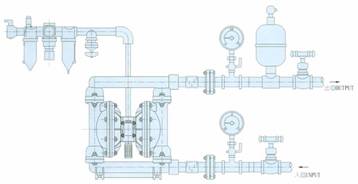

QBY氣動隔膜泵 系統連接示意圖

流量曲線圖

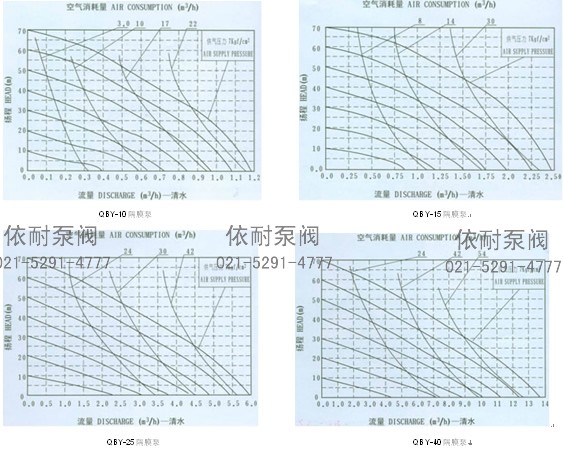

QBY氣動隔膜泵 流量曲線圖1

QBY氣動隔膜泵 流量曲線圖2

安裝尺寸圖

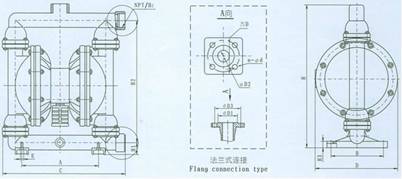

QBY氣動隔膜泵 安裝尺寸圖

安裝尺寸表

性能參數

Note: ★=有 /=無

安裝方式

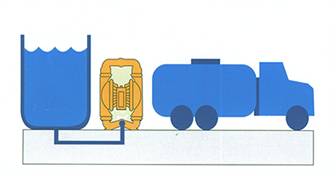

QBY氣動隔膜泵 安裝方式圖1

將液體從A容器抽送到B容器可用此法。

QBY氣動隔膜泵 安裝方式圖2

將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出。

QBY氣動隔膜泵 安裝方式圖3

高粘稠液體可采用此種方法將液位提高，使液料容易抽出。

訂購注意事項：

氣動隔膜泵(不銹鋼,鋁合金,工程塑料)產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐氣動隔膜泵(不銹鋼,鋁合金,工程塑料)說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
