電動圓形百葉式調節蝶閥

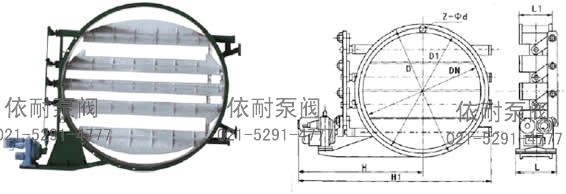

電動圓形百葉式調節蝶閥 外形尺寸圖
用途及特點
電動圓形百葉式調節蝶閥與電動執行機構廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中介質流量之用。電動圓形百葉式調節蝶閥的蝶瓣采用百葉式多軸結構，液體均勻，電傳動，啟閉力均勻，動作靈敏，性能可靠。
主要技術參數
| 公稱壓力PN | 0.005MPa | 泄漏量 | ≤3% |
| 適用溫度 | -30～350℃ | 介質流速 | ≤25m/s |
| 適用介質 | 粉塵、含塵氣體 |
主要外形連接尺寸
| DN | D1 | D | L | L1 | H1 | H | b | Z-Фd |
| 500 | 555 | 600 | 220 | 300 | 900 | 1270 | 8 | 20-18 |
| 600 | 655 | 700 | 220 | 300 | 950 | 1370 | 10 | 20-18 |
| 700 | 755 | 800 | 240 | 300 | 1000 | 1470 | 10 | 20-18 |
| 800 | 870 | 930 | 240 | 365 | 1120 | 1640 | 10 | 24-23 |
| 900 | 970 | 1030 | 260 | 365 | 1170 | 1740 | 12 | 24-23 |
| 1000 | 1070 | 1130 | 260 | 365 | 1220 | 1840 | 12 | 28-23 |
| 1120 | 1190 | 1250 | 280 | 420 | 1430 | 2110 | 12 | 28-23 |
| 1250 | 1320 | 1380 | 280 | 420 | 1495 | 2240 | 14 | 32-23 |
| 1400 | 1470 | 1530 | 300 | 420 | 1570 | 2390 | 14 | 36-23 |
| 1600 | 1670 | 1730 | 320 | 450 | 1745 | 2660 | 14 | 40-23 |
| 1800 | 1870 | 1930 | 340 | 450 | 1845 | 2860 | 16 | 44-23 |
| 2000 | 2070 | 2130 | 360 | 450 | 1945 | 3060 | 16 | 48-23 |
| 2240 | 2310 | 2370 | 380 | 480 | 2095 | 3330 | 18 | 48-23 |
| 2500 | 2570 | 2630 | 420 | 480 | 2225 | 3590 | 18 | 52-23 |
| 2800 | 2870 | 2930 | 440 | 480 | 2375 | 3890 | 18 | 60-23 |
| 3000 | 3070 | 3130 | 460 | 480 | 2475 | 4090 | 18 | 60-23 |
訂購注意事項：
電動圓形百葉式調節蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐電動圓形百葉式調節蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
