D973H電動對夾硬密封蝶閥

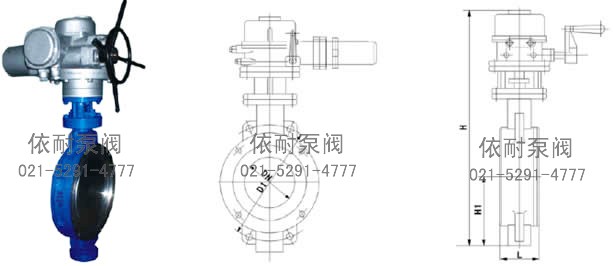

D973H電動對夾硬密封蝶閥 外形尺寸圖
產品簡圖及技術性能
D973電動對夾硬密封蝶閥適用于水、蒸汽、油品、空氣、煤氣等各種不同介質，D973電動對夾硬密封蝶閥的主要特點有：
1、適用溫度-20~+425oC；
2、工作壓力大，耐磨損，使用壽命長，啟閉時間迅速；
3、D973電動對夾硬密封蝶閥密封性能好，具有自動定心作用，泄漏量小；
4、F四氟密封適用溫度≤160oC。上海依耐泵閥有限公司生產的電動對夾硬密封蝶閥已被廣泛應用于電廠、鋼廠、食品、化工、飲料、醫藥、石化、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。
主要連接外型尺寸和連接尺寸
| 公稱 通徑 （DN） | 主 要 尺 寸 | 法 蘭 尺 寸 和 螺 栓 規 格 | |||||||
| 1.0 MPa | 1.6 MPa | 2.5 MPa | |||||||
| L | H | H1 | D1 | 4-Ф-M | D1 | 4-Ф-M | D1 | 4-Ф-M | |
| 50 | 43 | 530 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 530 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 565 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 600 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64 | 640 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70 | 705 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71 | 775 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76 | 945 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83 | 1070 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92 | 1140 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102 | 1210 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114 | 1335 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127 | 1415 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154 | 1605 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165 | 1844 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190 | 2040 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203 | 2255 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216 | 2380 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254 | 2640 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
訂購注意事項：
D973H電動對夾硬密封蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D973H電動對夾硬密封蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
