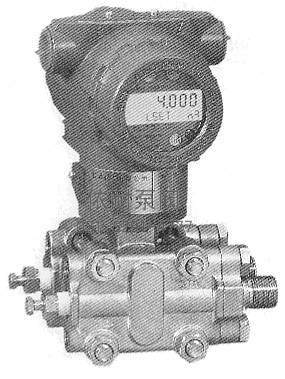

XL3351：3051HP智能高靜差壓變送器
一、主要特點
XL3351：3051系列的基本型產品包括壓力、絕壓、微差壓、差壓、和高靜壓等類型，是自動化系統中用途最廣泛的產品，XL3351：3051智能型變送器可進行連續自檢，如發現問題變送器則激活用戶可選的模擬輸出報警， 手操器可以查詢變送器以確定問題所在。

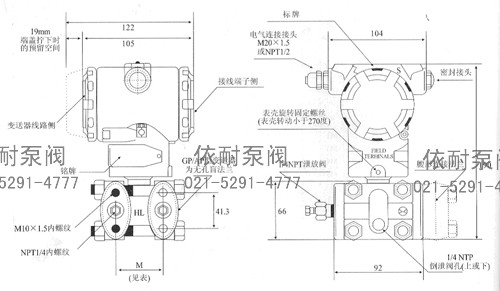

二、外形安裝尺寸圖
三、變送器外形尺寸圖
| 測量范圍（代碼） | 2,3,4,5 | 6 | 7 | 8 | 9 |
| M（mm） | 54 | 55.2 | 55.6 | 57.2 | 59 |
四、XL3351：3051HP智能高靜差壓變送器型譜表
| 型號 | 說明 | |||||||||
| XL3351：3051 | □□ | □ | □□ | □□ | □ | □ | ||||
| HP | 高靜壓差壓變送器 智能協議 | |||||||||
| 測量范圍 | 測量范圍 | 工作靜壓 | ||||||||
| 3A | 0~1~6kPa? | 10MPa | ||||||||
| 4A | 0~6~40kPa | 25MPa | ||||||||
| 5A | 0~40~200kPa | 25MPa | ||||||||
| 6A | 0~160~1000kPa | 25MPa a | ||||||||
| 7A | 0~0.4~2.5MPa | 25MPa a | ||||||||
| 4B | 0~6~40kPa? | 32MPa | ||||||||
| 5B | 0~40~200MPa | 32MPa | ||||||||
| 6B | 0~160~1000kPa | 32MPa | ||||||||
| 7B | 0~0.4~2.5MPa | 32MPa | ||||||||
| 輸出 | E | 普通模擬型 （4mA~20mA DC 帶可調阻尼） | ||||||||
| S | 標準智能型 （4mA~20mA DC按鍵設定帶協議） | |||||||||
| J | 標準智能型 （4mA~20mA DC輸出為帶可調阻尼） | |||||||||
| 結構材料 | 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | |||||||
| 12 | 碳鋼鍍鎳 | 316不銹鋼 | 316不銹鋼 | |||||||
| 13 | 碳鋼鍍鎳 | 哈氏合金C | 哈氏合金C | |||||||
| 14 | 碳鋼鍍鎳 | 蒙乃爾 | 蒙乃爾 | |||||||
| 15 | 碳鋼鍍鎳 | 316不銹鋼 | 鉭 | |||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | |||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃爾 | |||||||
| 44 | 蒙乃爾 | 蒙乃爾 | 鉭 | |||||||
| 選件 | M1 | 線性指示表（0~100%刻度） | ||||||||
| M3 | LCD數字量程顯示 （液晶） | |||||||||
| M4 | LED數字量程顯示 （數碼管） | |||||||||
| M5 | LDC數字量程0~100%顯示 （液晶） | |||||||||
| M6 | LED數字量程0~100%顯示 （數碼管） | |||||||||
| B1 | 管裝彎支架（2”管子） | |||||||||
| B2 | 板裝彎支架 | |||||||||
| B3 | 管裝平支架（2”管子） | |||||||||
| D0 | 排氣/排液閥在法蘭后部端面 | |||||||||
| D1 | 法蘭側面排氣/排液閥在上部 | |||||||||
| D2 | 法蘭側面排氣/排液閥在下部 | |||||||||
| P | 1/4-14NPT連接 | |||||||||
| J | “丁”字形接頭：M20×1.5陽螺紋 | |||||||||
| N | “腰” 字形接頭：1/2-14NPT椎管螺紋 | |||||||||
| C12 | 1/2-14NPT引壓過渡頭及后部焊接引壓管（不銹鋼） | |||||||||
| A | 隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6 | |||||||||
| I | 本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通選擇) | |||||||||
| 精度等級 | 2 | 0.075 | ||||||||
| 5 | 0.1 | |||||||||
| 7 | 0.25） | |||||||||
| XL3351：3051-HP 3AE 12 M1 A1選型舉例 |
訂購注意事項：
XL3351：3051HP智能高靜差壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL3351：3051HP智能高靜差壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
