XL-802系列變送器
一、用途

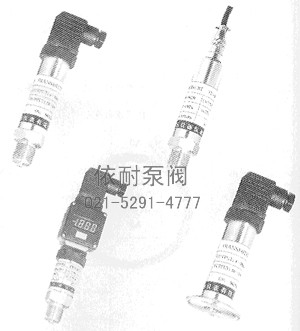

XL-802小巧型系列壓力變送器分有XL80A、B、C、D四個種類，采用進口傳感器制造，傳感器和集成電路高度集成，采用全體不銹鋼為一體，電路零點和增益無須調整，抗干擾能力強，耐酸堿，長期穩定可靠。
二、 特點
?容易安裝
?結構精簡、體積精巧
?歐洲進口陶瓷壓阻傳感器
?可量測連成/真空/相對壓
?適用于與接觸材質兼容的氣體和液體介質
?應用于空壓機械、油壓機械、各式泵浦、水處理廠等
| 壓力范圍 | 0…600 | bar |
| 傳感器 | Ceramic material | Ceramic material |
| 過載壓力 | 0…800 | bar |
| 精確值 | ±0.5 | % |
| 壓力接口 | 1/2” / 1/4” / M20*1.5 | NPT |
| 工作溫度范圍 | -10~85;-25~150 | ℃ |
| 工作濕度范圍 | 0~95 | %RH |
| 環境溫度范圍 | 0~55 | ℃ |
| 環境濕度范圍 | 0~95 | %RH |
| 供應電壓 | 18…33 | VDC |
| 供應電源 | ＜15 | mA |
| 輸出信號 | 4…20mA (2-wires); 0…10VDC(3-wires) | mA; VDC |
| 負載電阻 | ＜1000 | ohm |
| 電壓影響 | ≤±0.25 | %FSO |
| 重復性 | ＜-0.2 | %FSO |
| 靈敏度溫飄 | ≤-0.2 | %FSO/year |
| 零位溫飄 | ≤0.005 | %FSO/℃ |

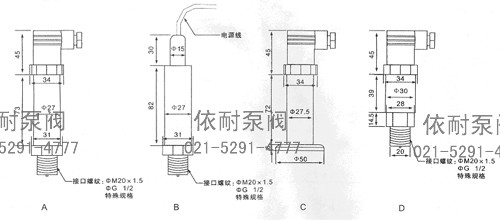

三、 外形尺寸
四、 XL-802系列變送器型譜表
| XL-802 | 壓力變送器 | ||||||||
| 壓力類型 | A | 擴散硅變送器 | |||||||
| B | 壓阻式變送器 | ||||||||
| C | 帶數顯變送器 | ||||||||
| D | 液位變送器 | ||||||||
| 測量范圍 | 1 | ＜0.1MPa | |||||||
| 2 | 0~0.1 MPa | ||||||||
| 3 | 0~0.2 MPa | ||||||||
| 4 | 0~0.5 MPa | ||||||||
| 5 | 0~1 MPa | ||||||||
| 6 | 0~1.6 MPa | ||||||||
| 7 | 0~2 MPa | ||||||||
| 8 | 0~5 MPa | ||||||||
| 9 | 0~10 MPa | ||||||||
| 0~25 MPa | |||||||||
| 11 | 0~40 MPa | ||||||||
| 12 | 0~60 MPa | ||||||||
| 13 | ~0.1~0 MPa | ||||||||
| 14 | ~0.1~0 .2MPa | ||||||||
| 15 | ~0.1~0.5 MPa | ||||||||
| 輸出信號 | E | 4-20mADC(帶可調阻尼) | |||||||
| S | 4-20 mADC （帶 協議） | ||||||||
| 隔離膜片 | K | 316不銹鋼，強堿，弱酸、場合溫度過-40℃～80℃ | |||||||
| T | E+H陶瓷電容，強腐蝕、溫度-40~125℃場合 | ||||||||
| 精度等級 | 濠 | A | ±0.1% | ||||||
| B | ±0.25% | ||||||||
| C | ±0.5% | ||||||||
| 工藝接口 | 1 | M20×1.5外螺紋 | |||||||
| 2 | 1/2NTP外螺紋 | ||||||||
| 3 | 其它規格訂貨時注明 | ||||||||
| 結構形式 | N | 普通型 | |||||||
| I | 防爆（本安） | ||||||||
| 現場顯示方式 | 0 | 不帶現場表頭（可不注） | |||||||
| M3 | 帶31/2位數顯 | ||||||||
| XL-802 AI E K A I N O 選型舉例 |
訂購注意事項：
XL-802系列變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-802系列變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
