XL-801液位變送器
一、用途
XL-801液位變送器是引進美國NOVA公司先進的擴散硅壓力傳感器和IC Sensors電路技術開發而成的，它應用了硅精蝕工藝和硅晶片疊合兩項世界尖端技術，是一種高品質的不脛而走式液位測量?jì)x表，高新技術產品稱號。廣泛適用于石油、化工、冶金、環保、食品、水利、城市供水、油田等行業的液位測量。XL-801液位變送器的卓越品質，滿足了我國工業自動化及部分行業的計量自動化對高精度液位檢測儀表的需求。
二、 特點
穩定性好，精度高，性能/價格比高
直接投入被沒介質中，安裝使用相當方便
固態結構，無可動部件，高可靠性，使用壽命長
從水，油到粘度較大餓糊狀物都可進行高精度的測量，不受被測介質起泡、沉積、電氣特性的影響
無材料疲勞磨損，對振動、沖擊不敏感
具有電源反相極性保護及過載限流保護
三、工作原理
用靜壓測量原理
當液位變送器投入到被測液中某一深度時，傳感器迎液面受到的壓力為P=ρ.g.H=Pο式中：
P:傳感器迎液面所受壓力 位單：Pa
ρ:被測液體密度， 位單：kg/m3
g:當地重力加速度， 位單：m/S2
Pο：液面上大氣壓， 位單：Pa
H:傳感器投入液體的深度 位單：m
同時，通過導氣電纜將液面上的大氣壓Pο引入到傳感器的背壓腔，以抵消傳感器迎液面的Pο，使傳感器測得壓力為P=ρ.g.H顯然，通過測取壓力P，可以得到液位深度H。傳感器感到的壓力信號經電路轉換放大，被償后以標準信號輸出。
注：此型號適應于開口容器的液位測量
密閉容器采用1151DP或1151LT差壓變送器來測量
四、XL-801液位變送器型譜表
| XL-801 | 液位變送器 | ||||||||||

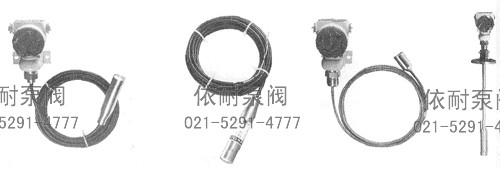

| 外形結構 | A | 投入式的液位變送器（帶接線盒） | |||||||||
| B | 普通投入式液位變送器 | ||||||||||
| C | 不銹鋼投入式液位變送器 | ||||||||||
| D | 桿式液位變送器 | ||||||||||
| 法蘭規格 （只限P4型） |
A0 | DN50不銹鋼 PN1.6 | |||||||||
| A1 | DN50不銹鋼 PN1.6 | ||||||||||
| A2 | DN50聚四氟 PN1.6 | ||||||||||
| A3 | DN50聚四氟 PN1.6 | ||||||||||
| 測量范圍 | 1 | 0~1m | |||||||||
| 2 | 0~5m | ||||||||||
| 3 | 0~10m | ||||||||||
| 4 | 0~20m | ||||||||||
| 5 | 0~35m | ||||||||||
| 6 | 0~70m | ||||||||||
| 7 | 0~100m | ||||||||||
| 8 | 0~200m | ||||||||||
| 9 | 0~400m | ||||||||||
| 10 | 0~500m | ||||||||||
| 11 | 0~600m | ||||||||||
| 輸出信號 | E | 4-20mADC(帶可調阻尼) | |||||||||
| S | 4-20 mADC （帶 協議） | ||||||||||
| 隔離膜片 | K | 316不銹鋼 | |||||||||
| T | E+H陶瓷電容 | ||||||||||
| 精度等級 | A | ±0.1% | |||||||||
| B | ±0.25% | ||||||||||
| C | ±0.5% | ||||||||||
| 防爆類型 | N | 普通型 | |||||||||
| I | 防爆（本安） | ||||||||||
| 現場顯示方式 | 0 | 不帶（可不注） | |||||||||
| M1 | 帶0~100% | ||||||||||
| M3 | 帶31/2位數顯 | ||||||||||
| 控頭配重 | W | 不需要 | |||||||||
| P | 需要（液面波動較大） | ||||||||||
| XL-801 A A0 I E K A N 0 W 選型舉例 |
訂購注意事項：
XL-801液位變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-801液位變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
