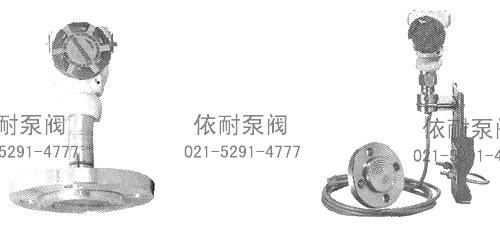

XL-800液位變送器
一、用途
XL-800變送器由壓阻式傳感器和信號轉換模塊組成，傳感器的核心部件為單晶硅片，當單晶硅片受壓時，本身的電阻率要發生彎化。通過半導體平面工藝在硅片上擴散形成四個電阻，連接成斯通電橋，在恒定的電流作用下，可輸出與壓力信號成正比的電壓信號，信號轉換模塊將傳感器的電壓信號經過處理，轉換成4~20mA標準信號。 XL-800壓力變送器可以用來測量流體（液體，氣體和蒸氣）的壓力，液位等參數，并將被測量信號轉換成4~20mA標準電信號輸出，該輸出可作為指示、記錄和調節器的輸入信號。XL-800壓力變送器具有體積小，重量輕，精度高，價格低等優點，可帶有現場指示電表，零點遷移，量程擴展等功能，可本安和隔爆，具備有工業用壓力變送器所有功能。
二、 主要技術指標
使用對象：液體，氣體和蒸氣
范圍：0-0.1~10KPa
0~0.02MPa-0.1MPa
3:0~0.1MPa~0.5MPa
4:0~0.2MPa~1MPa
5:0~1MPa~5MPa
6:0~2MPa~10MPa
7:0~10MPa~50MPa
輸出：4~20mA DC
負載特性：
工作電源：12-36V DC
輸出指示
指示精度：±2%
遷 移：變送器可作校驗量程的50%的零位正遷移，但校驗量程的上限值不得超過上限量程限。不可進行負遷移
過 壓：量程限的2倍（除量程7：0-50MPa為1.5倍）
溫度范圍：
工作溫度范圍：-25~C~-80~C
儲存溫度范圍：-40~C~-120~C
濕度范圍：0~100%相對濕度
啟動時間：2秒，不需要預熱
精 度：量程的±2%，包括線性，壓差，重復性。
綜合溫度誤差為最大量程的0.75%/55~C
振動影響：在任何方向上，振動頻率到200Hz時，所引起的振動誤差為最大測量范圍的0.25%/g
時間響應：小于0.2秒
隔離膜片：316SST
傳感器殼體：1Cr18Ni9Ti
灌充液：硅油
流程連接口：按選型資料可選
電氣連接：電子盒的連接過線孔為1/2-14NPT錐管螺孔，電氣連接端子排位于電子盒的接線端側。
重 量：約1Kg
三、外形尺寸
四、XL-800液位變送器型譜表
| XL-800 | 液位變送器 | ||||||||||||
| 材質 | C | 擴散硅液位變送器 | |||||||||||
| D | 遠傳隔離液位變送器 | ||||||||||||
| 測量范圍 | 1 | 0~1m~3m | |||||||||||
| 2 | 0~1m~10m | ||||||||||||
| 3 | 0~10m~20m | ||||||||||||
| 4 | 0~20m~40m | ||||||||||||
| 5 | 0~1mPa~3.5MPa | ||||||||||||
| 6 | 0~3MPa~7MPa | ||||||||||||
| 輸出信號 | E | 4-20mADC | |||||||||||
| S | 4-20mADC （帶 協議） | ||||||||||||
| 隔離膜片 | K | 316不銹鋼，強堿，弱酸、場合溫度過-40℃～80℃ | |||||||||||
| T | E+H陶瓷電容，強腐蝕、溫度-40~125℃場合 | ||||||||||||
| 精度等級 | A | ±0.1% | |||||||||||
| B | ±0.25% | ||||||||||||
| C | ±0.5% | ||||||||||||
| 法蘭結構 | M | 2” 150lb | |||||||||||
| A | 3” 150lb | ||||||||||||
| B | 4” 150lb | ||||||||||||
| N | 2” 150lb | ||||||||||||
| C | 3” 150lb | ||||||||||||
| D | 4” 150lb | ||||||||||||
| 結構形式 | N | 普通型 | |||||||||||
| I | 防爆（本安） | ||||||||||||
| 現場顯示表頭 | 0 | 不帶現場表頭（可不注） | |||||||||||
| M1 | 帶0~100%指針表頭 | ||||||||||||
| M3 | 帶31/2位數顯 | ||||||||||||
| 傳感膜片和低壓 偶結構材料 | 22 | 316SST | 316SST | 硅油 | |||||||||
| 23 | 哈氏合金C | 哈氏合金C-276 | 硅油 | ||||||||||
| 55 | 碳鋼鍍鎳 | 316SST | 硅油 | ||||||||||
| 過程充油 | A | 高溫硅油-20℃～180℃ D.C.740 | |||||||||||
| B | 高溫硅油-20℃～280℃ D.C.200 | ||||||||||||
| XL-800 AG IEK AIN O 選型舉例 |
訂購注意事項：
XL-800液位變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-800液位變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
