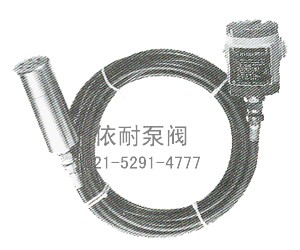

XL-133D投入式液位變送器
一、用途
XL-133D投入式液位變送器是引進美國NOVA公司先進的壓力傳感器和IC Sensors電路技術開發而成的 ，它應用了硅精蝕工藝和硅晶片疊合兩項世界尖端技術，是一種高品質的不脛而走式液位測量?jì)x表，高新技術產品稱號。廣泛適用于石油、化工、冶金、環保、食品、水利、城市供水、油田等行業的液位測量。XL-133D投入式液位變送器的卓越品質，滿足了我國工業自動化及部分行業的計量自動化對高精度液位檢測儀表的需求。
二、 特點
穩定性好，精度高，性能/價格比高
直接投入被沒介質中，安裝使用相當方便
固態結構，無可動部件，高可靠性，使用壽命長
從水，油到粘度較大的糊狀物都可進行高精度的測量，不受被測介質起泡、沉淀、電氣特性的影響
無材料疲勞磨損，對振動、沖擊不敏感
具有電源反相極性保護及過載限流保護
三、 工作原理
用靜壓測量原理 當液位變送器投入到被測液中某一濕度時，傳感器迎面受到的壓力為P=ρ.g..H顯然通過測取壓力P，可以得到液位濕度H。傳感器感到的壓力信號經電路轉換放大，被償后標準信號輸出。注：此信號適應于開口容器的液位測量 密閉容器采用1151IDP或1151LT差壓變送器來測量
四、 防爆標準
本安型 隔爆型
模擬信號輸出：EExib Ⅱ C T4 1 區 Exd Ⅱ C T6 1 區 不含乙炔
Tu≤70℃ 防爆證書：中國CE970637
德國LCIE91. C6106X
Exia Ⅱ C T4 0 區
中國CE992038
五、 XL133D型投入式液位變送器型譜表
| 型號 | 說明 | ||||||||||||||||
| XL133C | □ | □ | □ | □ | □ | □ | □ | □ | |||||||||
| 隔膜材料 | 1 | 不銹鋼316L膜片 | |||||||||||||||
| 2 | 哈氏合金C276膜片 | ||||||||||||||||
| 5 | 鉭膜片 | ||||||||||||||||
| 7 | 不銹鋼316L帶PTFE涂層 | ||||||||||||||||
| 9 | 約定的特殊要求 | ||||||||||||||||
| 投入 | 1 | 0~1m | |||||||||||||||
| 2 | 0~2m | ||||||||||||||||
| 3 | 0~3m | ||||||||||||||||
| 4 | 0~4m | ||||||||||||||||
| 5 | 0~5m | ||||||||||||||||
| 6 | 0~6m | ||||||||||||||||
| 7 | 0~7m | ||||||||||||||||
| 8 | 0~8m | ||||||||||||||||
| 9 | 0~9m | ||||||||||||||||
| 10 | 0~10m | ||||||||||||||||
| 過程連接標準 | A | 外螺紋G1/2A焊接螺紋 | |||||||||||||||
| E | 無法蘭托架 | ||||||||||||||||
| F | 外螺紋G1/2A非焊接螺紋 內孔Ф11.4mm | ||||||||||||||||
| H | 外螺紋G1/2A非焊接螺紋 內孔Ф11.4mm 不銹鋼帶PTFE涂層 |
||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 信號輸出 | 2 | 模擬信號4-20mA 二線 | |||||||||||||||
| 3 | 模擬信號0-20mA 三線 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 外殼、顯示 | A | 塑料外殼，電纜孔M20×1.5，IP65 | |||||||||||||||
| B | 塑料外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| P | 鋁外殼，電纜孔M20×1.5，IP65 | ||||||||||||||||
| F | 鋁外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 精度等級 | 3 | 0.2%帶線性記錄 | |||||||||||||||
| 6 | 0.5%帶線性記錄 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 量程、 壓力、 單位 |
G1G | 0~1MPa表壓 | |||||||||||||||
| G2G | 0~1MPa絕壓 | ||||||||||||||||
| Y | 非標量程 | ||||||||||||||||
| XL133D-1 3 A A 2 A 3 G1G 選型舉例 |
安裝附件
安裝支架……G
標準電纜密封套
外螺紋M20×1.5……T
用戶選用附件，請在選型代碼后的括號注明所要附件的代碼
例如
XL133D-□□□□□□□「GT」
訂購注意事項：
XL-133D投入式液位變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-133D投入式液位變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
