XL-133A壓力變送器

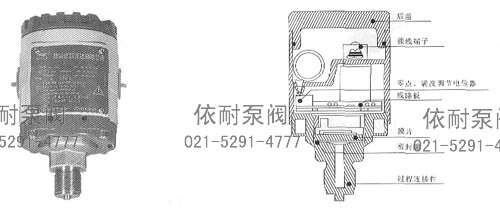

一、簡介
XL-133A系列壓力變送器采用具有國際先進水平的電容陶瓷傳感器或壓阻陶瓷傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使XL-133A系列壓力變送器具有優異的技術性能，它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。 XL-133A系列壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業造化領域理想的壓力測量?jì)x表。
二、 技術參數
1、工作電壓 12.5-30VDC
2、輸出信號 4-20 mA （模擬，二線） 0-20 mA（模擬，二線）
3、測量范圍 絕對壓力：最大0.0~40.0MPa 最小0.0~1.0KPa
絕對壓力：最大0.0~40.0MPa 最小0.0~10KPa
負絕對壓力：最大-0.1~+2.4MPa 最小-2.0~+2.0KPa
4、精 度 ①精度等級：0.2、0.5
②溫度影響：±0.15%/10K
③穩定性：優于0.1%FS/年
④位置影響：安裝位置不影響零點4、精度
5、允許溫度 ①正常工作溫度：-30～+70℃
②介質溫度：-30～+80℃（短時可至130℃）
③儲存溫度：-40～+80℃
6、與被測介 ①膜 片：氧化鋁陶瓷
質接觸部 ②過程連接件：不銹鋼 316L （美國標準）
分的材料 1Cr18Ni9Ti(中國標準)
哈氏合金C
③密封材料：氟橡膠
丁腈橡膠
聚四氟乙烯
7、出線方式 具有180°雙測出線口、螺紋PG16或M20×1.5配標準的密封電纜接頭。
三、技術特點
◆抗過載和抗沖擊能力強：過壓可達量程的數倍至數百倍。（電容陶瓷傳感器）
◆穩定性高：每年優于0.1%滿量程。
◆溫度偏小：由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的測量精度，且受溫度的影響小。
◆抗干擾能力強
◆安裝維修簡便：產品結構合理，體積小，重量?jì)奢p，可直接任意位置安裝。
◆適用性廣：XL-133A系列產品具有多種型號，多種過程連接形式，多種制作材料，因而可適應工業測量中的各種介質。
四、XL-133A型壓力變送器型譜表
| 型號 | 說明 | |||||||||||
| XL133A- | □ | □ | □ | □ | □ | □ | □ | |||||
| 過程連接材料 | 1 | 不銹鋼316L | ||||||||||
| 2 | 哈氏合金C276 | |||||||||||
| 9 | 約定的特殊要求 | |||||||||||
| 過程連接標準 | R | 外螺紋G1/2A內孔Ф11.4mm | ||||||||||
| B | 外螺紋M20×1.5內孔Ф11.4mm | |||||||||||
| Y | 約定的特殊要求 | |||||||||||
| 密封圈材料 | 1F | 氟橡膠「低溫線制-20℃」 | ||||||||||
| 3F | 氟硅橡膠「低溫線制-60℃」 | |||||||||||
| 4F | EPDM「低溫線制-40℃」 | |||||||||||
| 6F | PTFE「低溫線制-40℃」 | |||||||||||
| 7F | KALREZ「低溫線制+5℃」 | |||||||||||
| 0M | 不銹鋼焊接「僅使用于6MPa以上」 | |||||||||||
| 5F | 氟橡膠脫脂用于氧氣測量「低溫線制-10℃」 | |||||||||||
| VM | 不銹鋼焊接脫脂用于氧氣測量 「僅使用于6MPa以上」 | |||||||||||
| 9Y | 約定的特殊要求 | |||||||||||
| 信號輸出 | 2 | 模擬信號4-20mA二線 | ||||||||||
| 3 | 模擬信號0-20mA三線 | |||||||||||
| 9 | 約定的特殊要求 | |||||||||||
| 外殼、顯示 | A | 塑料外殼，電纜孔M20×1.5，IP65 | ||||||||||
| B | 塑料外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | |||||||||||
| P | 鋁外殼，電纜孔M20×1.5，IP65 | |||||||||||
| F | 鋁外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | |||||||||||
| Y | 約定的特殊要求 | |||||||||||
| 精度等級 | 3 | 0.2%帶線性記錄 | ||||||||||
| 6 | 0.5%帶線性記錄 | |||||||||||
| 1 | 1%帶線性記錄 | |||||||||||
| W | 1.5%帶線性記錄 | |||||||||||
| Y | 約定的特殊要求 | |||||||||||
| 量程、 壓力、 單位 |
G1G | 0~1MPa表壓 | ||||||||||
| G2G | 0~1MPa絕壓 | |||||||||||
| Y | 非標量程 | |||||||||||
| XL133A-1 R 1F2 A 3 G1G選型舉例 |
安裝附件
安裝支架……G
標準電纜密封套
外螺紋M20×1.5……T
用戶選用附件，請在選型代碼后的括號注明所要附件的代碼
例如
XL133-□□□□□□□「GT」
訂購注意事項：
XL-133A壓力變送器 產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-133A壓力變送器 說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
