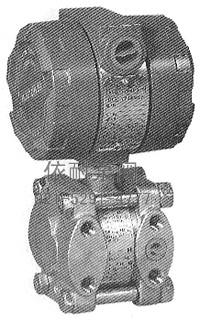

XL 1151 GP電容式差壓變送器
一、用途和特點
該系列產品具有精度高、穩定性好、量程和零位可在外部連續可調；主要部件可與1151同類產品互換，量程可正、負遷移，阻尼可調，并可在普通1151變送器的結構上增加通訊功能，使之轉變成為智能型（ 協議）變送器。 產品廣泛適用與石油、化工、電力、冶金、醫藥、造紙、釀酒等領域。
二、 技術參數
| 使用對象 | 液體，氣體或蒸汽 |
| 刻度標尺長45mm 指示精度2.5級 | |
| 隔爆型Exd ⅡBT4 本安型Exia ⅡCT4 | |
| ·正、負遷移后，其量程上、下均不得超過量程的極限。 | |
| ·最大負遷移為最小調校量程的600%。 | |
| ·最大正特稱為最小調校量程的500%。 | |
| 不超過規定最大壓力（見表2）的1.15倍，變送器不會(huì )損壞。 | |
| 0~100% | |
| 小于0.16cm | |
| 約5.4kg(不包括選件) | |
| 最大可產生0.25kPa的零點誤差，但可校正，對量程無影響。 | |
| 測量本體相對法蘭移動無影響。 |

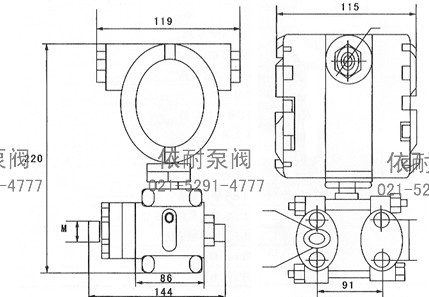

三、外形尺寸
四、XL1151GP電容式壓力變送器型譜表
| XL1151GP | 壓力變送器 | |||||||
| 代碼 | 量程范圍KPa | |||||||
| 3 | 0~1.3~7.5 | |||||||
| 4 | 0~6.2~37.4 | |||||||
| 5 | 0~31.1~186.8 | |||||||
| 6 | 0~117~690 | |||||||
| 7 | 0~345~2068 | |||||||
| 8 | 0~1170~6890 | |||||||
| 9 | 0~3450~20680 | |||||||
| 10 | 0~6890~40370 | |||||||
| 代碼 | 輸出 | |||||||
| E | 4~20mADC阻尼可調 | |||||||
| S | 4~20mADC智能 協議 | |||||||
| 結構材料 | ||||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||
| 12 | 碳鋼鍍鎳 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||
| 13 | 碳鋼鍍鎳 | 哈氏合金C | 哈氏合金C | |||||
| 14 | 碳鋼鍍鎳 | 蒙乃爾 | 蒙乃爾 | |||||
| 15 | 碳鋼鍍鎳 | 316不銹鋼 | 鉭 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | |||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃爾 | |||||
| 44 | 蒙乃爾 | 蒙乃爾 | 鉭 | |||||
| 代碼 | 附加功能 | |||||||
| M1 | 0-100%平方指示表 | |||||||
| M2 | 0-100%平方指示表 | |||||||
| M3 | 31/2LED數字顯示器 | |||||||
| M4 | 智能表顯示器 | |||||||
| B1 | 管裝彎支架 | |||||||
| B2 | 板裝彎支架 | |||||||
| B3 | 管裝平支架 | |||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||
| 不注 | 1/2-1/4NPT錐管陰螺紋接頭 | |||||||
| J | 丁字形陽螺紋接頭M20×1.5 | |||||||
| D | 隔爆型Exd ⅡBT4 | |||||||
| A | 同前 | |||||||
| XL1151GP 4 E 22 M1B3 選型舉例 |
訂購注意事項：
XL 1151 GP電容式差壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL 1151 GP電容式差壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
