API 600螺栓閥蓋閘閥

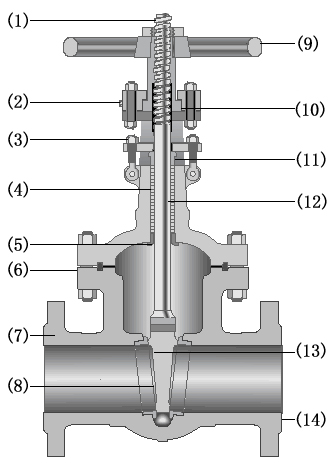

特點

(1) 明桿 - 易于觀察開啟-關閉狀態。
(2) 潤滑油附件 - 軛架套管配置潤滑油附件，降低磨損和操作扭矩。
(3) 旋啟式螺栓 - 使得維護和填料更換更加簡便易行。
(4) 填料函 - 可配置備選燈籠環和潤滑油注射器。
(5) 后座 - 經過精密加工的閥蓋閥桿襯套實現后座閥桿密封。
(6) 閥蓋連接 - ANSI壓力等級不同，連接結構也有所不同。
(7) 閥體 - 全流道(全端口)，重型閥體，符合API 600標準的壁厚，最大限度延長使用壽命。可配置用于旁路閥或排泄閥的輪轂。
(8) 閥座環 - 分離式重型、全流道(全端口)環，易于維護。
(9) 手輪 - 易于操作的大手輪。也可配置齒輪操作機構，馬達執行機構或缸體執行機構，以滿足更高的應用環境要求。
(10) 軛架套管 - 配置含鎳抗腐蝕劑球墨鑄鐵或鋁青銅材料，降低操作扭矩。
(11) 壓蓋 - 兩件式壓蓋/壓蓋法蘭，自行對準調節，防止由于壓蓋翹起而造成閥桿損壞。
(12) 閥桿 -
所有美國太平洋楔形閘板閘閥配置倒T形頭鍛造閥桿。通過鍛造T形頭，這種閥桿在閥桿-楔形閘板連接處更加結實牢固。這種結構也使得楔形閘板能夠自行對準調節，消除了由于閥桿彎曲而堵塞楔形閘板的可能性。
(13) 楔形閘板 - 重型、全導向楔形結構，精密配合閥體閥座，實現最有效的關閉。可提供H.I.S.(高度整體性關閉)結構的閘板。
(14) 連接端口 - 可提供兩種法蘭聯接端口，凸面光滑表面或環形連接。

備選件

潤滑油注入器和套環

蒙乃爾套管填料函

高度完全關閉楔形閘板

這種防火安全結構對于上游和下游具有零泄漏屏障性能

軟閥座T形閥座環

所有閘閥都可以配置備選的聚四氟乙烯(PTFE)閥座環。這種模鑄聚四氟乙烯環粘合在閥座表面的閥座環槽內，最大限度延長使用壽命。這種結構對于要求緊密性關閉的低溫應用特別適用。
