DHH44微阻緩閉消聲止回閥

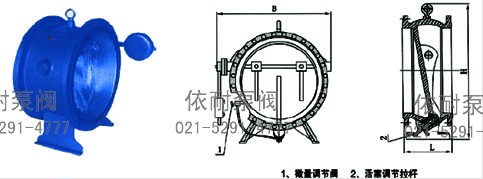

DHH44微阻緩閉消聲止回閥 外形尺寸圖
特點用途
微阻緩閉消聲止回閥是應用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。微阻緩閉消聲止回閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩、確保賓館、住宅環境安靜，并具有節能的效果。DHH44X/H-10/16型微阻緩閉止回閥采用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點
主要技術參數
- 公稱壓力：1.0～1.6MPa
- 公稱通徑：200～2000mm
- 適用介質：清水、泥漿水、海水、污水
- 適用溫度：0～80℃（如需要，可達200℃）
- 法蘭標準：GB/T 17241.6 GB/T9113
- 試驗標準：GB/T 13927 AP1598

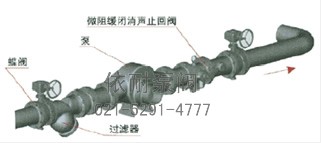

典型安裝圖
微阻緩閉消聲止回閥 典型安裝圖
主要零件材料
| 零件名稱 | 閥體 | 閥板 | 密封圈 | 閥桿 | 緩沖軸缸 |
| 材料 | 灰鑄鐵、碳鋼 | 碳鋼 | 丁腈橡膠 | 不銹鋼 | 不銹鋼 |
主要連接和外形尺寸
| DN (㎜) |
200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
訂購注意事項：
DHH44微阻緩閉消聲止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐DHH44微阻緩閉消聲止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
