空排止回閥

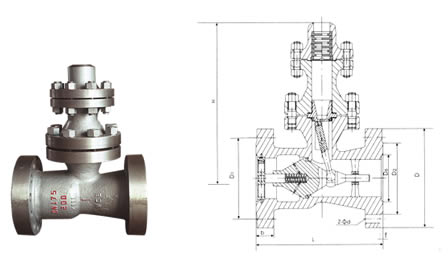

空排止回閥 外形尺寸圖
空排止回閥 外形尺寸圖

用途

空排止回閥安裝在火電機組的高壓給大泵出口管道上,防止給水倒流,保護給水泵。該閥配合水泵最小流量自 動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵 的安全運行。當空排止回閥開啟時,再循環旁路閥就自動關閉。

結構特點

1、作為原理:打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥 座,給水即流出。同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關 閉排空口。當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵最小的允許流量。當 停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞。
2、結構特點:
a、該閥配合再循環旁路閥工作,維持系統的安全運行。
b、主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路 閥關閉。
c、閥瓣密封采用不銹鋼堆焊而成,耐磨、抗擦傷性強,密封可靠。
d、閥門應垂直安裝。

主要零件材料

零件名稱 材料
閥體、連接法蘭、排氣法蘭、法蘭蓋 碳素鑄鋼
導向軸、拔叉、軸套、滑塊、排放套、排氣盤 不銹鋼
閥瓣、閥瓣體、閥瓣軸、連接叉 優質碳素鋼
襯套 鑄鋁青銅
螺栓、螺母 優質碳素鋼

主要性能規范

公稱 壓力 PN(MPa) 試驗壓力 Ps(MPa) 工作 壓力 (MPa) 適用 工作 溫度 (℃)
強度 試驗 密封 試驗 介質
20.O 30.O 22.O 20.0 ≤160

主要連接尺寸

DN L D D1 D2 D6 b Z-d f f2 H 重量
100 430 360 292 245 138 66 8-41 3 6 630 285
150 550 440 360 305 190 82 12-Ф48 3 6 650 510
175 610 475 3944 340 214 84 12-Ф48 3 6 685 700
225 900 580 483 418 268 100 12-Ф58 3 6 765 1105
250 900 670 572 508 319 110 16-Ф58 3 6 780 1330

訂購注意事項:

空排止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息,僅為上海依耐空排止回閥說明書的一部分,供選型參考之用,詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限,錯誤和不妥之處在所難免,真誠希望您批評指正。
