H64Y國標電站止回閥

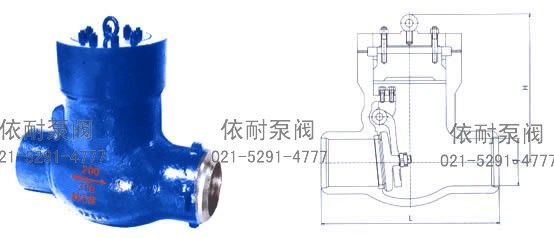

H64Y國標電站止回閥 外形尺寸圖
H64Y國標電站止回閥 外形尺寸圖

用途

焊接連接的止回閥適用于公稱壓力PN20.0~32.0MPa,工作溫度≤540℃(其中57170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路上。適用介質為:水、油品、蒸汽等。

結構特點

1.產品設計制造按E101和JB/T3595-93標準的規定,結構合理,性能優良,造型。
2.閥門中腔采用壓力自緊式密封結構,介質壓力越高,密封性能越好。
3.支管兩端為對焊連接,適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

主要零件材料

閥 體 WCB、25 2Cr1MoV WC6 WC9
閥 蓋 25 12CrMoV
閥 瓣、閥 座 25堆STL鈷基硬質合金 12CrMoV STL鈷基硬質合金
密封環 增強柔性石墨

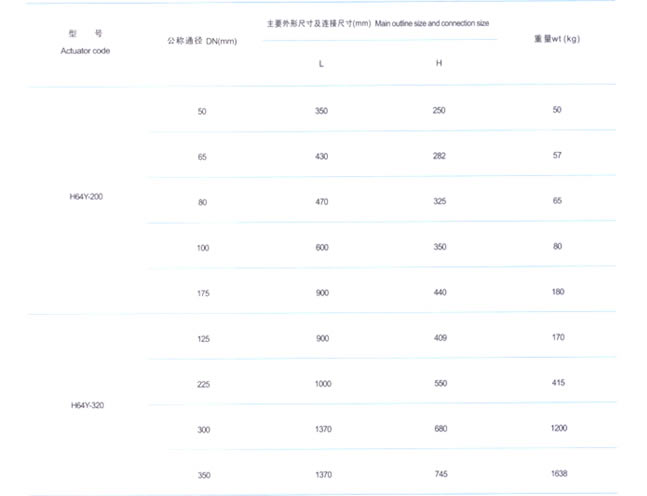

主要外形尺寸及連接尺寸

國標電站止回閥 主要外形尺寸及連接尺寸圖

訂購注意事項:

H64Y國標電站止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息,僅為上海依耐H64Y國標電站止回閥說明書的一部分,供選型參考之用,詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限,錯誤和不妥之處在所難免,真誠希望您批評指正。
